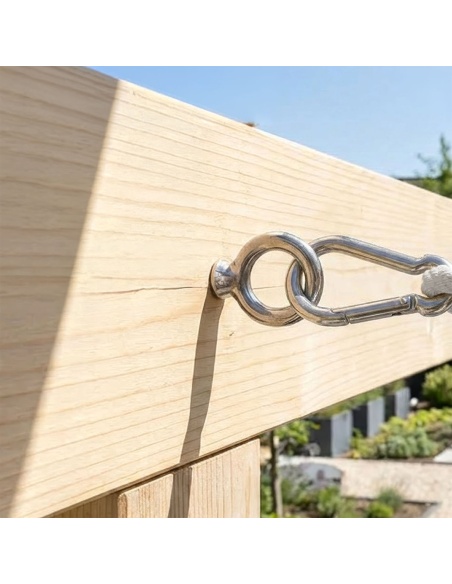

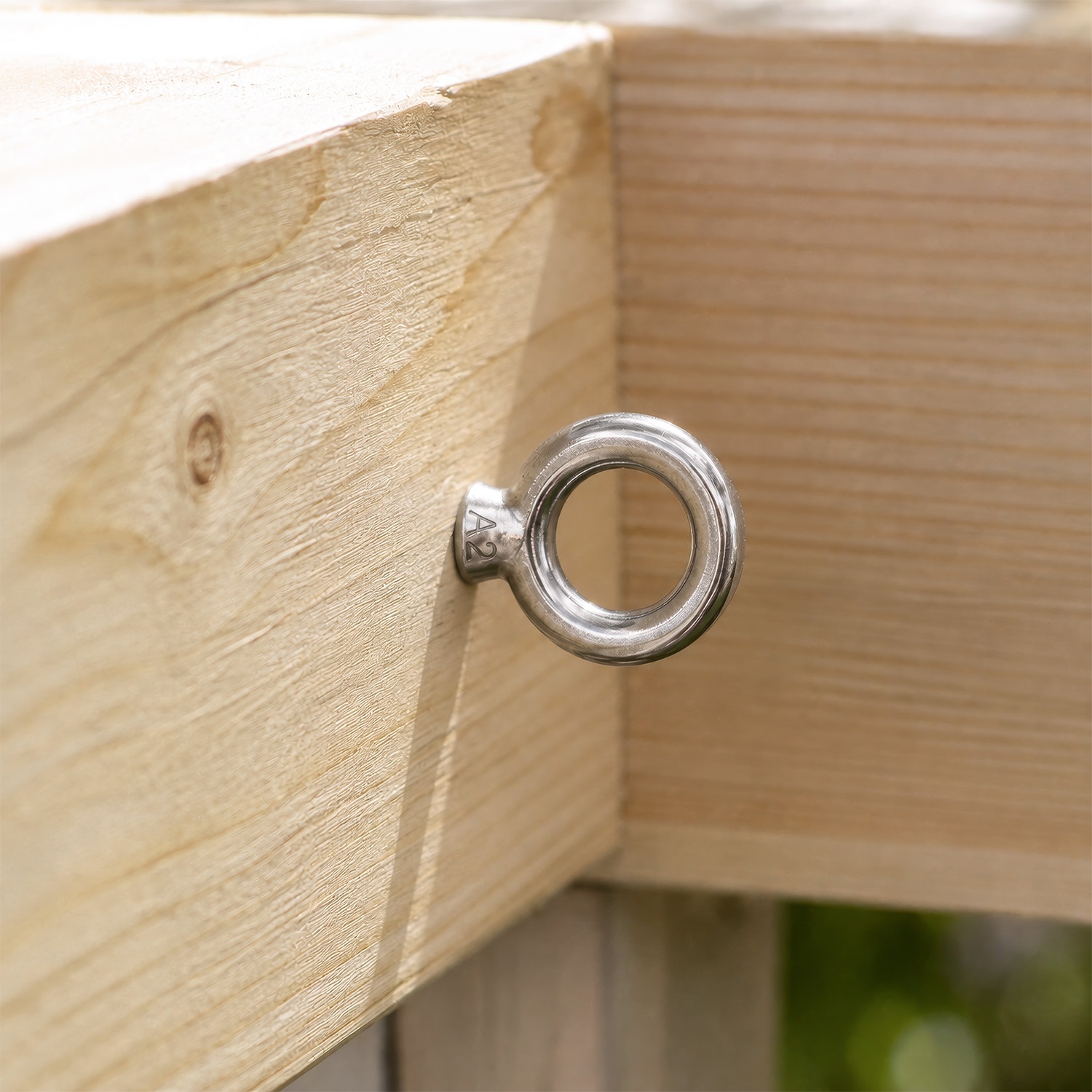

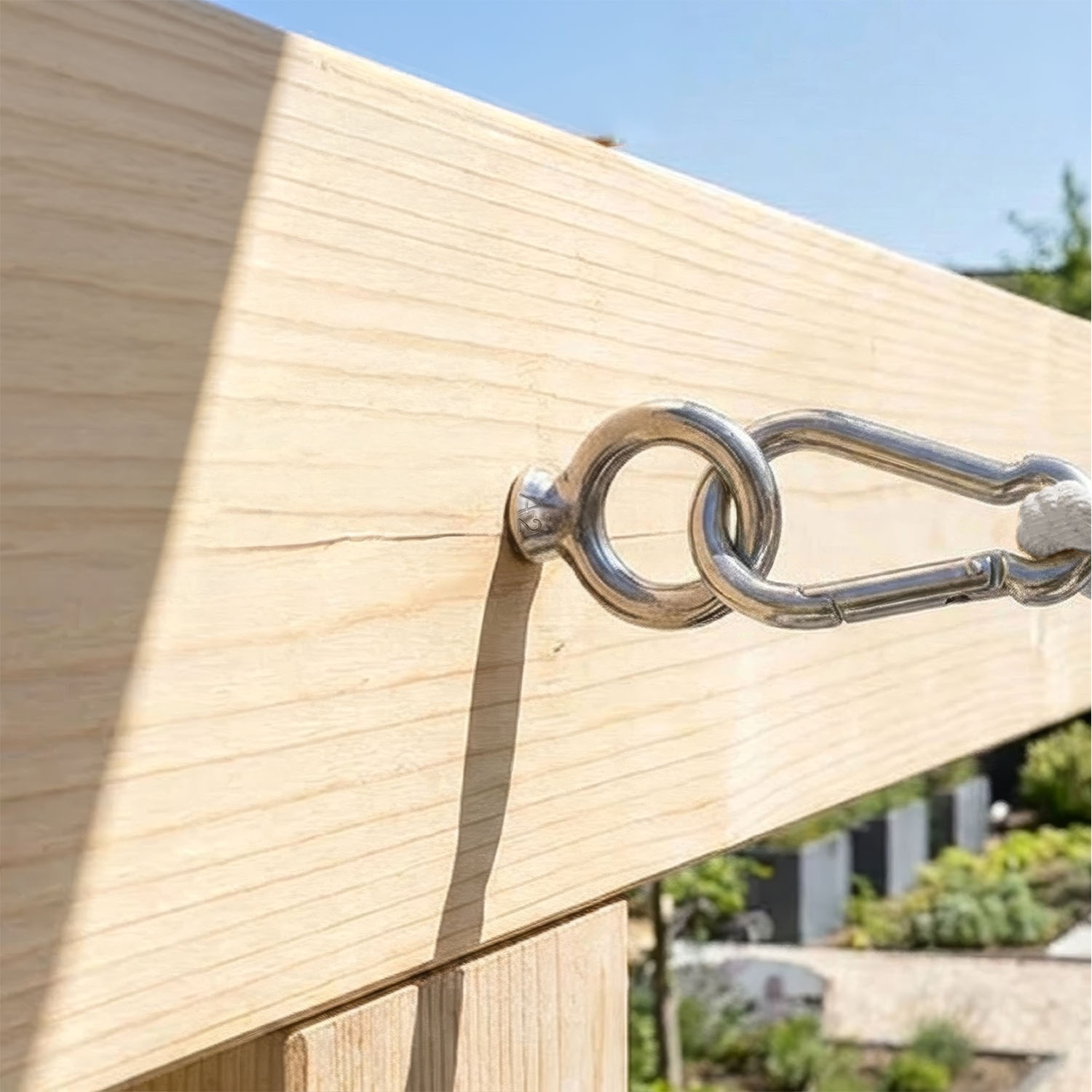

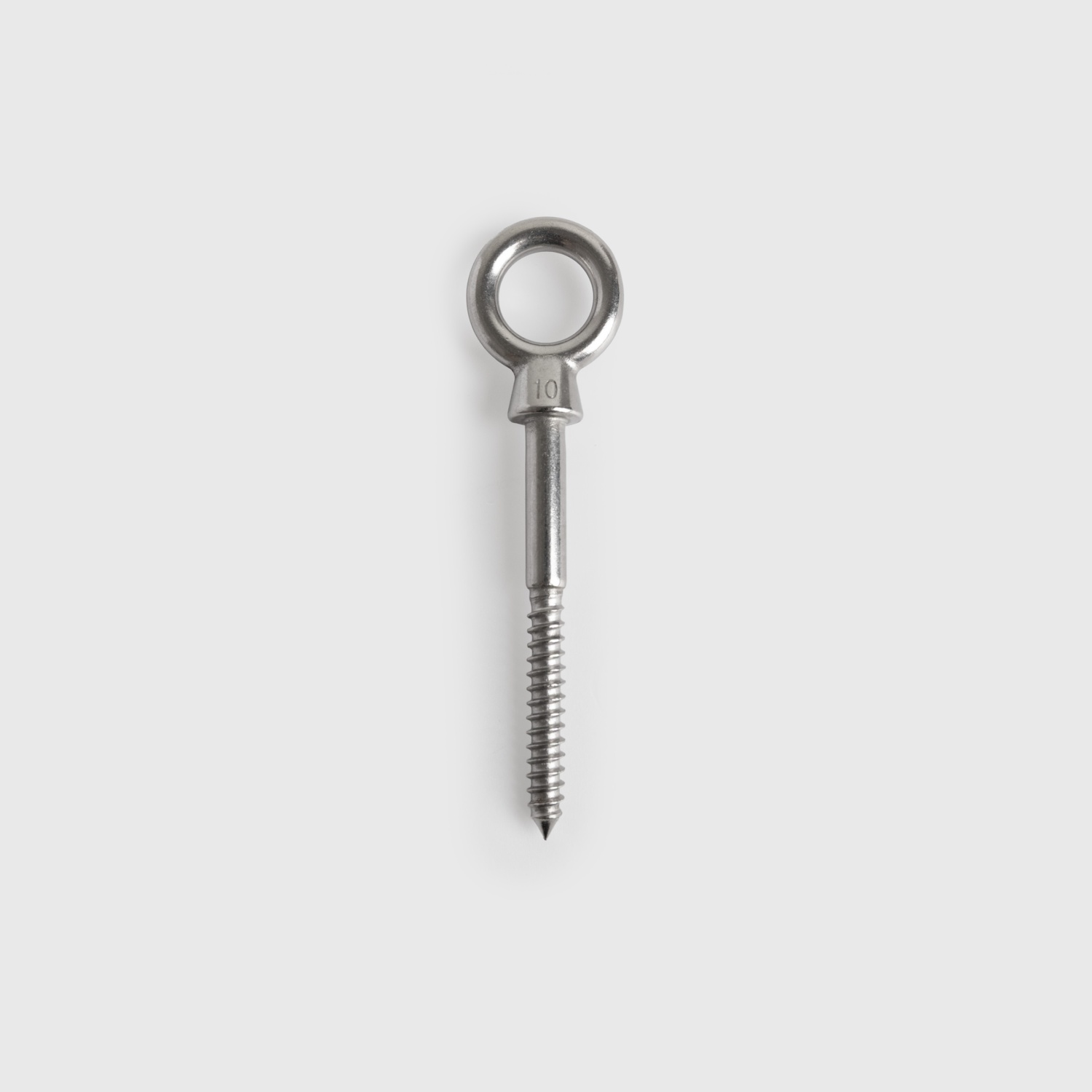

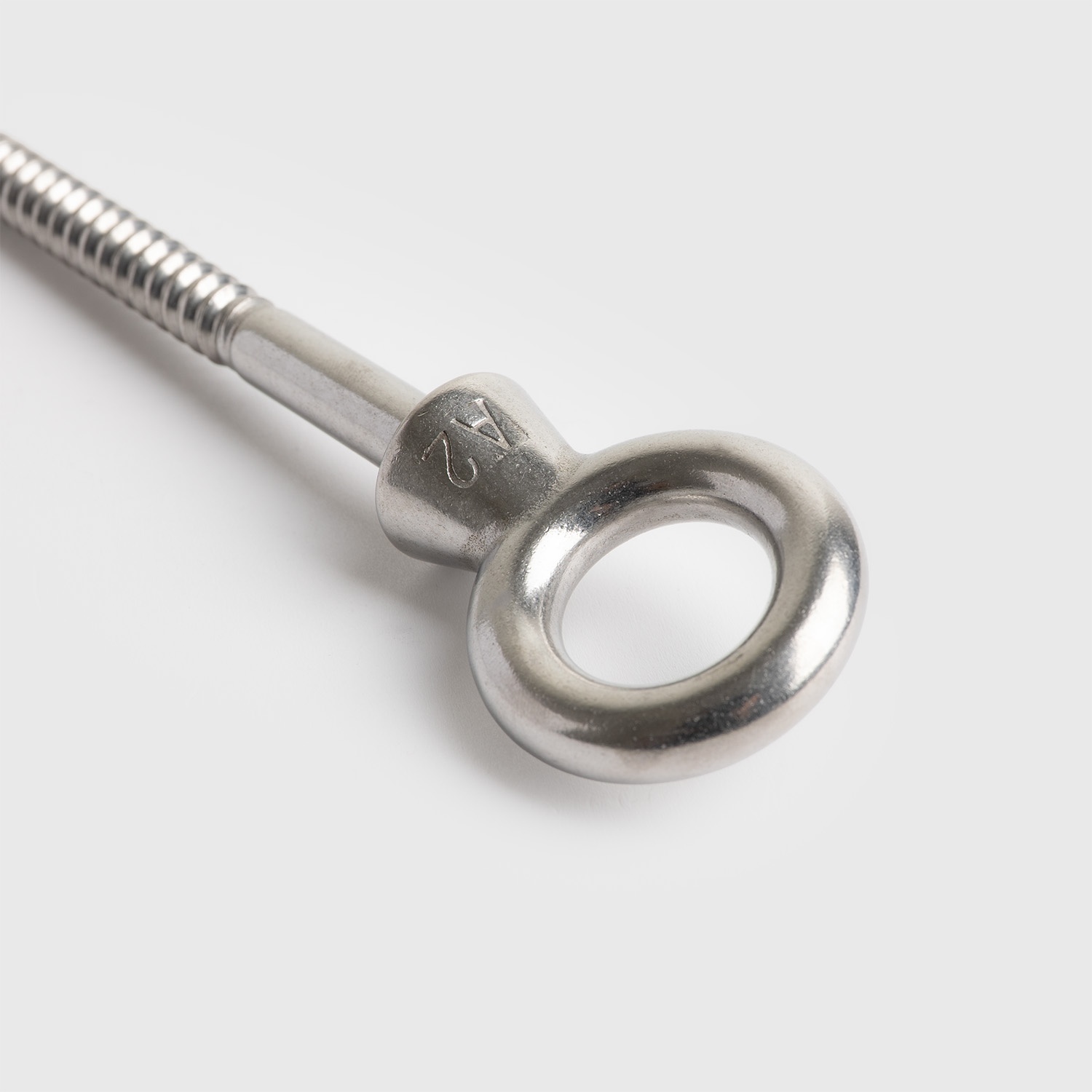

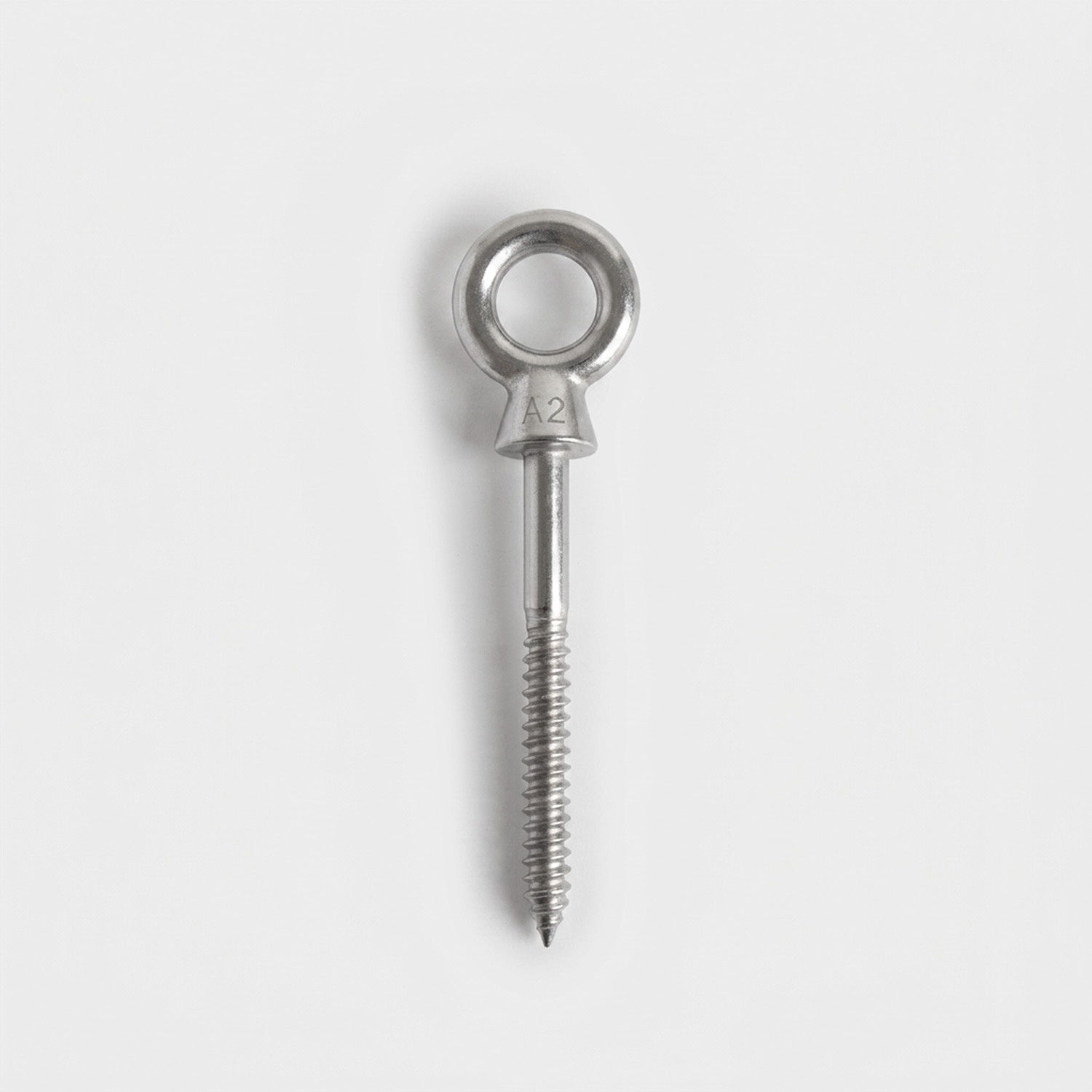

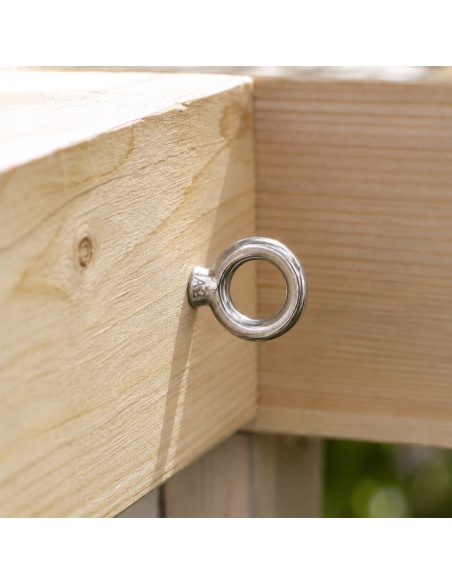

Oogschroef voor hout Oogschroef van roestvrij staal 304 voor schaduwdoeken
De oogschroef voor hout verandert een balk, een keper of een paal in een verankeringspunt voor jouw schaduwdoek. Hij wordt rechtstreeks in de vezel geschroefd, zonder pluggen of platen, en het brede oog biedt plaats aan musketon en spanschroef. Hij is van roestvrij staal 304, met opgegeven werkbelasting: 150 of 220 kg.
- Opgegeven werkbelasting: 150 kg (M10×100) en 220 kg (M12×120), met een viervoudige veiligheidsmarge.

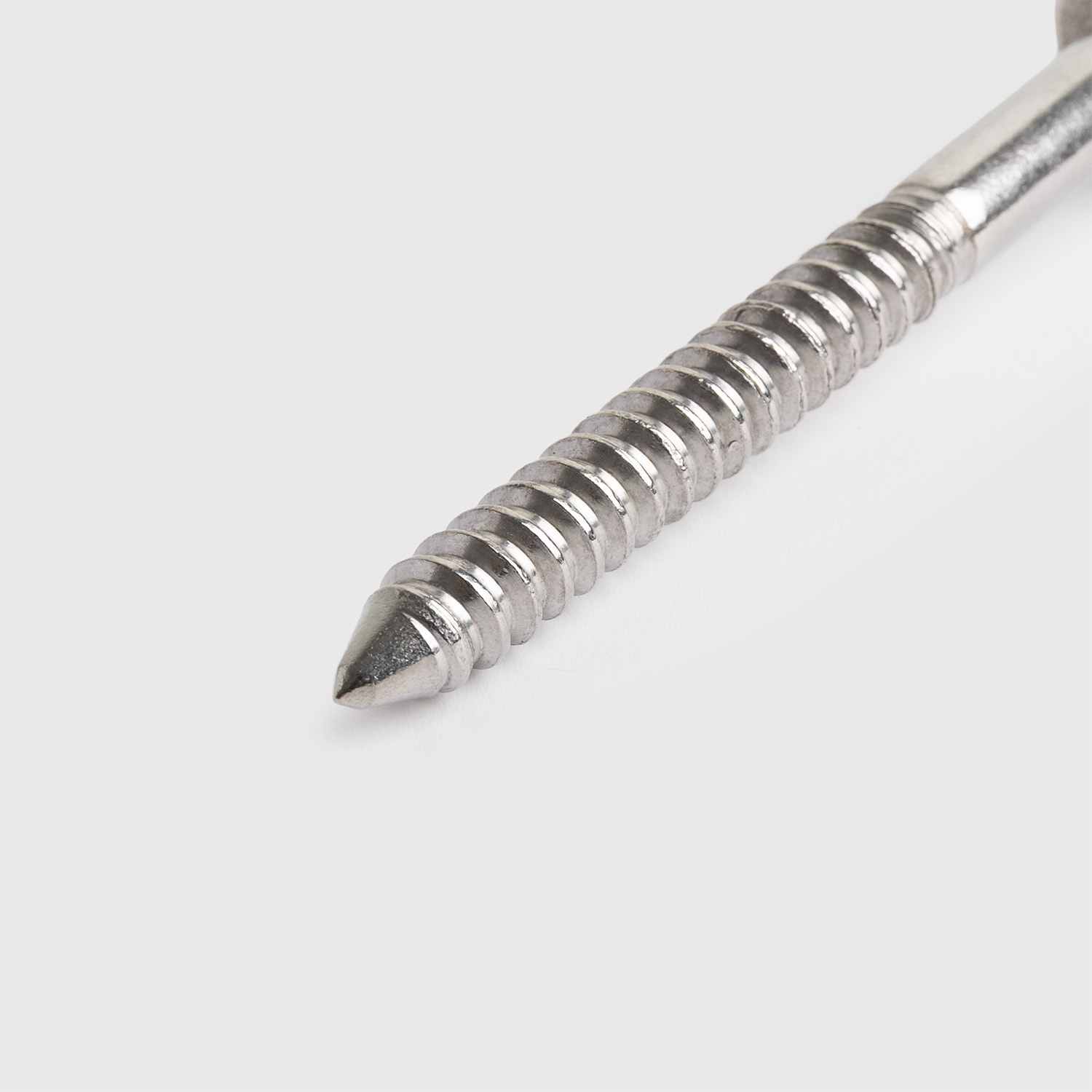

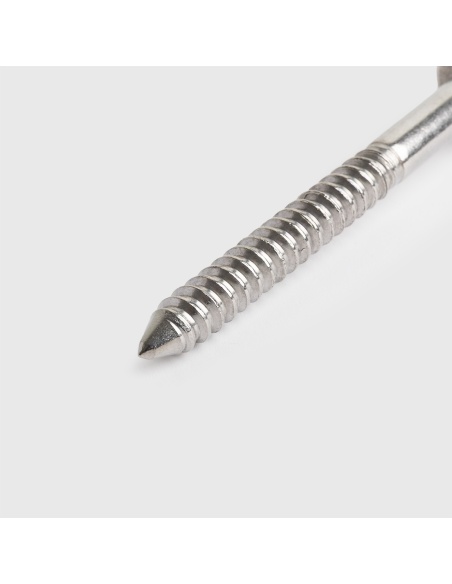

- Diep schroefdraad van 60 of 80 mm: de grip werkt binnenin de balk, niet aan het oppervlak.

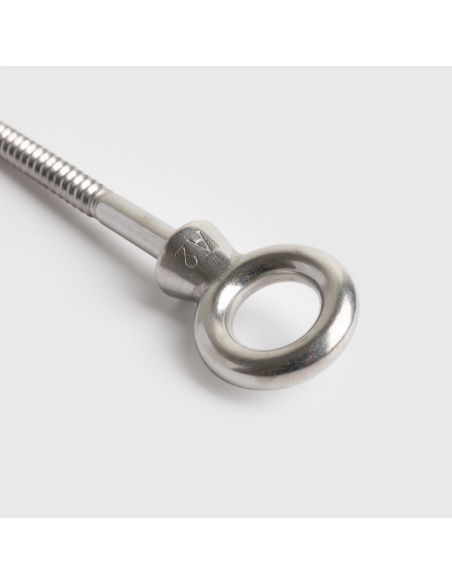

- Vergroot oog van 22 of 25 mm: musketon en spanschroef vinden plaats, zelfs samen.
- Twee maten beschikbaar: M10×100 mm en M12×120 mm, af te stemmen op jouw schaduwdoek.
Kies de opties
Gratis ontwerpservice
Service na verkoop
24/48 uur levering
Productverdieping
Alles wat je nodig hebt: handleidingen en instructies
| Document / Video | Actie |
|---|
Technisch datablad
Producttype |
Oogbout met houtschroefdraad |
Materiaal |
Roestvrij staal 304, gedraaid (roest niet, geschikt voor permanent gebruik buiten) |
Afwerking |
Gepolijst |
Beschikbare varianten |
Oogbout M10×100 mm Oogbout M12×120 mm |
Nominale diameter |
Oogbout M10×100 mm: 10 mm Oogbout M12×120 mm: 12 mm |
Totale lengte (inclusief oog) |
Oogbout M10×100 mm: 150 mm Oogbout M12×120 mm: 180 mm |
Lengte schroefdraad |
Oogbout M10×100 mm: 60 mm Oogbout M12×120 mm: 80 mm |
Binnendiameter oog |
Oogbout M10×100 mm: 22 mm Oogbout M12×120 mm: 25 mm |
Werklast (WLL) |
Oogbout M10×100 mm: 150 kg Oogbout M12×120 mm: 220 kg |
Breuklast |
Oogbout M10×100 mm: 600 kg Oogbout M12×120 mm: 880 kg |
Veiligheidsfactor |
1:4 op de breuklast |
Treksterkte van het materiaal |
≥ 515 N/mm² |
Zoute / kustomgevingen |
Geschikt |
Compatibele ondergronden |
Alleen dragend hout (balken, ligger, palen) Niet geschikt voor metselwerk en beton |
Verpakking en garantie |
|
Inhoud verpakking |
1 oogbout voor hout |
Gewicht |
Oogbout M10×100 mm: 97 g Oogbout M12×120 mm: 219 g |
Verpakking |
Losse beschermende zak |
Garantie |
2 jaar |
Minder lezen -
Meer lezen +
FAQ
FAQ
Om een vast en permanent ankerpunt te creëren in een dragende houten constructie: eenmaal ingeschroefd blijft de ring op zijn plaats, klaar voor een karabijnhaak en een spanner van de schaduwdoek.
De M10×100 heeft een werklast van 150 kg, een draad van 60 mm en een ring van 22 mm; de M12×120 gaat tot 220 kg, met een draad van 80 mm en een ring van 25 mm.
Dat hangt af van de afmetingen van het doek en de verwachte spanning: voor grote of sterk gespannen schaduwdoeken kies je bij voorkeur voor de M12×120. Twijfel je? Onze gratis ontwerpservice helpt je de juiste maat te bepalen.
Nee. De oogschroef is een bevestigingsaccessoire: het schaduwdoek wordt apart aangeschaft.
Één voor elke hoek van de schaduwdoek die je aan een houten constructie wilt bevestigen. De andere hoeken worden vastgezet met wandplaten of palen.
Met de vaste schaduwdoeken uit de catalogus, via een karabijnhaak en spanspanner: het maakt deel uit van het Maanta verankeringssysteem.
Ja: de karabijnhaak verbindt de hoek van het schaduwdoek met de ring, de spanschroef regelt de spanning. Je vindt ze bij de Maanta-bevestigingen.
RVS 304, gedraaid en gepolijst: blijft het hele jaar buiten zonder te roesten.
Het is een roestvrij staal dat geschikt is voor permanente blootstelling buiten, ook in kustgebieden.
De aangegeven werkbelasting is 150 kg voor de maat M10×100 en 220 kg voor de M12×120, met gecontroleerde breekbelastingen van respectievelijk 600 en 880 kg.
Dit is het gewicht waarbij het verankeringsmiddel veilig kan worden belast: een kwart van de belasting die breuk veroorzaakt, om voldoende marge te houden bij windvlagen en plotselinge schokken.
60 mm op de maat M10×100, 80 mm op de M12×120: de grip werkt binnenin de balk, niet aan het oppervlak.
22 mm interne diameter op de M10×100, 25 mm op de M12×120: karabijnhaak en spanschroef passen er samen in.
150 mm voor de maat M10×100, 180 mm voor de M12×120, ring inbegrepen.
97 gram de M10×100, 219 gram de M12×120.
Ja, het is geschikt verklaard voor zoute en kustomgevingen. In de buurt van de zee raden we aan het oppervlak regelmatig schoon te maken.
De waarden zijn van toepassing op de oogbout volledig ingeschroefd in gezond, draagkrachtig hout. Aangetast hout of gedeeltelijke grip verminderen de trekkracht: twijfel je eraan, laat dan de constructie beoordelen door een vakman.
Het hangt af van drie dingen, in volgorde van belangrijkheid.
- Het eerste is de belasting op het ankerpunt, die varieert met de afmeting van het schaduwdoek, het doek en de windblootstelling.
Als vuistregel:
de 10×100 (werklast 150 kg) is geschikt voor schaduwdoeken tot ongeveer 3,6 m zijde, in ademend schaduwdoekstof en op een beschutte locatie;
de 12×120 (werklast 220 kg) is de juiste keuze vanaf ongeveer 4 m zijde, op blootgestelde of winderige plekken, en telkens wanneer het schaduwdoek strak gespannen is.
Het doektype is de meest onderschatte factor: een waterdicht doek laat geen wind door, waardoor de belasting op het bevestigingspunt flink toeneemt. Gebruik daarom bij een waterdicht schaduwdoek bij voorkeur de 12×120, ook bij middelgrote afmetingen. - Het tweede punt is de balk. De 12×120 heeft een schroefdraad van 80 mm en vereist gezond draagbaar hout van minimaal 100 mm in de indraairiching. Als de balk smal is, tussen 60 en 80 mm, houdt de 10×100 volledig ingedraaid beter dan een 12×120 die maar gedeeltelijk verankerd zit: de opgegeven werklast geldt alleen als de volledige schroefdraad in het hout zit.
- Het derde punt is wat er door de ring moet. Als je een karabijnhaak en spanner samen wilt bevestigen, werkt de ring van 25 mm van de 12×120 comfortabeler dan die van 22 mm.
Twijfel je? Onze gratis ontwerpservice geeft je de juiste maat aan voor jouw schaduwdoek.
Ja: gebruik een boor die dunner is dan de kern van de schroefdraad, op een diepte van ongeveer de lengte van de schroefdraad. Als je twijfelt over de juiste boordiameter, helpt onze klantenservice je graag verder.
Boor een voorgat in de balk, draai vervolgens de oogbout in totdat de volledige schroefdraad in het hout zit, met de ring gericht in de trekrichting.
Op dragend en goed hout: balken, dakspanten en palen. Nooit op dunne panelen of aangetast hout.
Nee: de houtschroef is niet ontworpen voor een plug. Voor muur en beton zijn er de wandplaten en wandankers uit het assortiment, zoals Landa.
Totdat het volledige schroefdraad in het hout zit en de ring naar het schaduwdoek gericht blijft: zo wordt de belasting overgebracht op de constructie.
Na het voorboren draai je het met de hand vast; voor de laatste slagen kun je een staaf door de ring steken als hefboom, zodat je het oppervlak niet beschadigt.
Twee jaar vanaf de aankoopdatum.
Materiaal- en fabricagefouten.
Deze wordt automatisch geactiveerd bij levering.
Stuur een bericht naar de klantenservice met foto's en een beschrijving: wij regelen de vervanging voor je.
Als de bestelling nog niet verzonden is, kan dit bijna altijd: neem dan meteen contact op met de klantenservice.
Bij onze gratis ontwerpservice, op de pagina 'Contact': wij adviseren je over de bevestigingspunten en accessoires voor jouw schaduwdoek.
