Gids voor het Configureren van het Gemotoriseerde Oprolbare Schaduwdoek

In deze gids begeleiden we je stap voor stap bij het ontwerpen en realiseren van je op maat gemaakte gemotoriseerde oprolbare schaduwdoek, zodat je een stijlvolle en functionele overkapping voor je buitenruimte creëert.

FASE 1: Configuratie van schaduwdoek en betaling van alleen de bevestigingsmaterialen

Inleiding

Om een perfect resultaat te garanderen, hebben we de configuratie en installatie vereenvoudigd door deze op te splitsen in twee afzonderlijke FASES. Elke FASE komt overeen met een aparte bestelling, en het materiaal wordt in twee leveringen verzonden:

• FASE 1: je configureert je zeil en ontvangt de bevestigingsmaterialen en montagematerialen.
• FASE 2: je bevestigt de afmetingen van de ankerpunten en ontvangt het op maat gemaakte zeil en het gemotoriseerde systeem.

Dankzij deze werkwijze kun je eerst de bevestigingspunten installeren voordat je de definitieve afmetingen van schaduwdoek vastlegt. Dit zorgt voor een nauwkeurige installatie zonder fouten.

Wat ontvang je thuis met FASE 1

Bij de eerste bestelling ontvang je alle bevestigingsmaterialen en montagematerialen, zodat je de ankerpunten van je zeil kunt installeren voordat je de definitieve maten bevestigt.

Het pakket van FASE 1 bevat:

• Bevestigingsmaterialen die je tijdens de configuratie hebt gekozen (palen, muurplaten, klemmen, enz.)
• Montagemateriaal, inclusief draadstangen en chemisch anker voor een veilige en duurzame installatie
• Stofstalen, zodat je de kwaliteit en kleur van het materiaal zelf kunt beoordelen voordat je de definitieve keuze maakt
• Meetlint, handig om nauwkeurig de afstanden tussen de ankerpunten te meten en de zeilafmetingen te bevestigen in FASE 2
• Inbussleutels en handschoenen

Dankzij deze tweedelige aanpak kun je de draagconstructie in alle rust installeren en elk detail controleren voordat je schaduwdoek op maat wordt geproduceerd.

Beschrijving van FASE 1

In deze eerste fase worden alle benodigde gegevens verzameld voor de configuratie van jouw oprolbare, gemotoriseerde schaduwdoek. De configuratie bestaat uit vijf stappen, waarin je de volgende keuzes maakt:

1. De vorm van schaduwdoek
2. Het type installatie
3. De afstanden tussen de bevestigingspunten
4. De bevestigingen en hun kleur
5. De stof en het beschikbare kleurenpalet

Hieronder bespreken we elke fase met praktische voorbeelden.

De 5 stappen van FASE 1

Stap 1: Keuze van de vorm

De eerste stap is het selecteren van de vorm van jouw zeil. De beschikbare opties zijn:

• Driehoekig (geschikt voor hoeken of kleinere ruimtes)
• Vierkant of rechthoekig (grotere en symmetrische dekking)
• Trapeziumvormig (voor specifieke configuraties met schuine zijden)

Voorbeeld: Wil je een rechthoekig terras van 4 m x 5 m bedekken? Dan is een rechthoekig zeil de beste keuze.

Stap 2: Keuze van de installatiemethode

Hier bepaal je hoe schaduwdoek wordt bevestigd. De opties zijn afhankelijk van de gekozen vorm en kunnen bevestigingen aan palen en/of muren omvatten.

Voorbeeld: Kies je een driehoekig zeil, dan moet je aangeven hoe de drie hoeken worden bevestigd:

• Twee muurplaten + één paal
• Eén muurplaat + twee palen
• Drie losse palen
• Drie muurplaten

Het systeem toont automatisch de beschikbare opties voor jouw configuratie.

Stap 3: Keuze van de afmetingen

In deze fase geef je de afstanden tussen de bevestigingspunten op (van paal naar muur, van paal naar paal, enz.). Het systeem berekent automatisch de optimale afmetingen van schaduwdoek, rekening houdend met de benodigde spanning.

Voorbeeld: Heb je een afstand van 4,50 meter tussen twee muurbevestigingen? Dan zal het systeem een iets kleiner zeil voorstellen voor de juiste spanning.

Belangrijke opmerking: De afmetingen worden definitief bevestigd in FASE 2, nadat de bevestigingen zijn geïnstalleerd.

Stap 4: Keuze van de bevestigingen

Hier selecteer je de bevestigingspunten en hun type. De beschikbare opties zijn:

• Palen met een hoek van 90° of 75°, of met een muurbeugel
• Muurbevestigingen van roestvrij staal, waaronder:
  • Bevestiging voor de oprolbuis
  • Bevestiging voor de zeilhoek

Elke paal is verkrijgbaar in drie afwerkingen:

• Silver (aluminiumgrijs)
• Anthracite (donker en stijlvol)
• Dark Corten (roestlook, industrieel)

Voorbeeld: Heb je een stevige muur en wil je een zeil met twee hoeken aan de muur en een paal onder een hoek van 75°? Dan kies je:

• Twee muurbevestigingen
• Één paal met 75° hoek

Stap 5: Keuze van de stof en kleur

Er zijn twee soorten schaduwdoeken beschikbaar:

• Purishade® (waterdicht) – ideaal voor bescherming tegen regen
• Meshnet® (ademend) – ideaal voor ventilatie en zonwering

Elke stof is verkrijgbaar in verschillende kleuren.

Voorbeeld: Wil je een warme, natuurlijke uitstraling? Kies dan voor het waterdichte Purishade® in beige.

Belangrijk: Aan het einde van FASE 1 ontvang je samen met de bevestigingen een set met stofstalen. Zo kun je het materiaal en de kleur in het echt zien voordat je jouw definitieve keuze maakt in FASE 2.

Flexibiliteit: Je kunt de stof en kleur in FASE 2 nog wijzigen, zonder extra kosten.

Conclusie FASE 1

Met FASE 1 bereid je de volledige structuur voor en installeer je de bevestigingen voordat je schaduwdoek definitief bestelt. Zodra deze fase is voltooid, kun je doorgaan met FASE 2, waarin je de definitieve afmetingen van schaduwdoek bepaalt en de tweede bestelling plaatst voor de productie en verzending van jouw gemotoriseerde zeil.

FASE 2: Bevestiging van de afmetingen en aankoop van schaduwdoek

Na het installeren van de bevestigingspunten die je hebt ontvangen in FASE 1, is het tijd om je gemotoriseerde oprolbare schaduwdoek af te ronden. In deze tweede FASE kun je de definitieve afmetingen bevestigen, de stof kiezen en overgaan tot de aankoop van jouw op maat gemaakte zeil.

Dankzij deze opdeling in TWEE FASEN kun je de draagconstructie op je gemak installeren en elk detail controleren voordat je zeil op maat wordt geproduceerd.

BELANGRIJK: Zorg ervoor dat je de bevestigingspunten nauwkeurig opmeet. Houd de meetlint goed strak en meet vanaf het midden van het bevestigingsgat om een precieze meting te garanderen.

Wat ontvang je thuis met FASE 2?

Bij de tweede bestelling ontvang je het schaduwdoek met de oprolbuis, de motor, het zonnepaneel, de anemometer en andere accessoires.

In detail bevat het pakket van FASE 2:

• Oprolbuis op maat
• Radiaal zeil op maat
• Motorunit voorgemonteerd
• Veerunit voorgemonteerd
• Zonnepaneel
• Anemometer
• Afstandsbediening
• Katrollen en touwen voor de geleiding
• Beschermhoezen voor de giek
• Accessoires en diverse gereedschappen

Hoe werkt FASE 2?

1. Precieze meting van de afstanden tussen de bevestigingspunten

Nu de bevestigingen zijn geïnstalleerd, kun je exact de afstanden tussen de bevestigingspunten meten.

Met behulp van de meetlint die je in FASE 1 hebt ontvangen, kun je de werkelijke afstanden noteren om ervoor te zorgen dat schaduwdoek perfect aansluit op jouw installatie.

2. Toegang tot het gebruikerspaneel en bevestiging van de configuratie

Na de eerste bestelling (FASE 1) ontvang je een e-mail met een gedetailleerde handleiding die je stap voor stap helpt bij het installeren van de bevestigingen.

In dezelfde e-mail vind je een directe link om FASE 2 te voltooien.

Via je gebruikerspaneel kun je jouw configuratie terugvinden en de bevestiging doorvoeren of wijzigingen aanbrengen.

3. Mogelijkheid om afmetingen en stof aan te passen

Als de werkelijke afmetingen afwijken van die in FASE 1, kun je ze eenvoudig bijwerken in je gebruikerspaneel.

Je kunt ook definitief de stof en kleur kiezen, nadat je de ontvangen stofstalen uit FASE 1 hebt bekeken.

4. Automatische prijsberekening en definitieve betaling

Let op: als je de stof of kleur wijzigt, blijft de prijs ongewijzigd!

Als je de afmetingen aanpast, zal het systeem automatisch de prijs van schaduwdoek herberekenen op basis van de werkelijke afmetingen. Zo betaal je alleen voor wat je daadwerkelijk ontvangt.

5. Snelle productie en levering

Zodra de bestelling is voltooid, gaat jouw op maat gemaakte zeil direct in productie.

De levering vindt plaats binnen 4-5 werkdagen, zodat je jouw zeil snel kunt installeren.

De voordelen van de procedure in twee FASEN

Deze opdeling in twee fasen stelt je in staat om de bevestigingspunten te installeren voordat je de definitieve afmetingen van schaduwdoek bevestigt, waardoor elke meetfout wordt voorkomen. Zo is de configuratie nauwkeurig en op maat, wat zorgt voor een optimaal resultaat.

Heb je nog vragen? Neem gerust contact met ons op via het speciale formulier hier.

FUNCTIONALITEITEN VAN DE CONFIGURATOR

Bewaar en herstel je configuratie

Tijdens het configureren van je gemotoriseerde oprolbare schaduwdoek heb je de mogelijkheid om het proces op elk moment te pauzeren. Je kunt je gemaakte keuzes opslaan en later hervatten zonder details te verliezen. Wanneer je de configuratie opslaat, ontvang je een unieke code waarmee je deze op een later moment kunt herstellen. Dit stelt je in staat om zorgvuldiger na te denken over bepaalde aspecten, zoals het nauwkeurig opmeten van de afmetingen.

Deel je configuratie

Indien nodig kun je je configuratie delen via e-mail of SMS. Dankzij deze functie kan de ontvanger exact jouw keuzes bekijken, inclusief de afmetingen, bevestigingspunten, het doek en de gekozen kleur. Op deze manier kun je advies inwinnen of overleggen met anderen voordat je de bestelling plaatst.

Let op: door je configuratie te delen, kan de persoon die de code ontvangt wijzigingen aanbrengen.

Neem contact met ons op via de chat of laat een bericht achter

Heb je vragen of heb je hulp nodig? Ons team staat voor je klaar via de livechat tijdens kantooruren. Een van onze experts begeleidt je bij de configuratie en beantwoordt al je technische of installatievragen.

Buiten de ondersteuningsuren kun je direct een bericht achterlaten in de chat. We zullen zo snel mogelijk reageren, zodat je de benodigde ondersteuning krijgt zonder dat je opnieuw hoeft te beginnen. Wij zorgen voor een eenvoudige, duidelijke en probleemloze ervaring!

Gids voor STAP 2

Elke ruimte is uniek en vereist een bijna op maat gemaakte oplossing.
Met de beschikbare configuraties in deze stap kun je de bevestigingsopties kiezen op basis van de kenmerken van jouw buitenruimte.
Afhankelijk van de beschikbare structuur kun je kiezen uit verschillende configuraties van bevestiging met palen en muurplaten.

Installatie met Alu Simple palen

Deze palen zijn gemaakt van gelakt aluminium, bestand tegen de zwaarste weersomstandigheden en corrosie. Ze zijn beschikbaar met een hoek van 75°, 90° of met een muursteun.

Installatie met muurplaten

Deze zijn gemaakt van roestvrij staal, een staalsoort die in de scheepvaart wordt gebruikt om de zwaarste weersomstandigheden te weerstaan. De platen combineren functionaliteit met een uniek Maanta-design, terwijl ze minimalistisch blijven om de installatie niet te verstoren.

Ze zijn perfect voor wie stevige muren heeft om het zeil aan te bevestigen.

Er zijn twee soorten platen: één voor de bevestiging van de hoek van het zeil en één voor de bevestiging van de oproller.

De keuze voor de plaat kan worden gemaakt in stap 4 van de configurator.

Beschikbare configuraties

Afhankelijk van de gekozen vorm zijn er 4 tot 5 configuraties beschikbaar.
Bijvoorbeeld, als je een driehoekig zeil kiest, kun je kiezen of je het met 3 muurplaten wilt bevestigen, of met 1 paal en 2 platen, of met 2 palen en 1 plaat.
Hieronder tonen we de beschikbare combinaties met enkele illustraties.

Driehoekig zeil:

Configuratie 1: 3 palen

Configuratie 2: 2 palen en 1 muurbevestiging

Configuratie 3: 1 paal en 2 muurbevestigingen

Configuratie 4: 3 muurbevestigingen

Vierkant, rechthoekig of trapeziumvormig zeil:

Configuratie 5: 4 palen

Configuratie 6: 3 palen en 1 muurbevestiging

Configuratie 7: 2 palen en 2 muurbevestigingen

Configuratie 8: 1 paal en 3 muurbevestigingen

Configuratie 9: 4 muurbevestigingen

Heb je nog vragen over de meest geschikte configuratie voor jouw ruimte? Neem hier contact met ons op.

Gids voor STAP 3

Hoe metingen doen

Nauwkeurige metingen zijn essentieel voor een professionele installatie.

In Stap 1 bepaal je de mogelijke bevestigingspunten en meet je de afstand ertussen op.

In deze fase kunnen de metingen nog een paar centimeter speling hebben. De definitieve afmetingen worden bevestigd zodra de ankers zijn geïnstalleerd.

In Stap 2, wanneer de ankers zijn geplaatst, moeten de metingen nauwkeurig worden uitgevoerd.

LET OP: Alle gevraagde metingen verwijzen altijd naar de bevestigingspunten en niet naar de daadwerkelijke afmetingen van het doek.

Het systeem berekent automatisch de afmetingen van schaduwdoek.

Meting van de ruimte

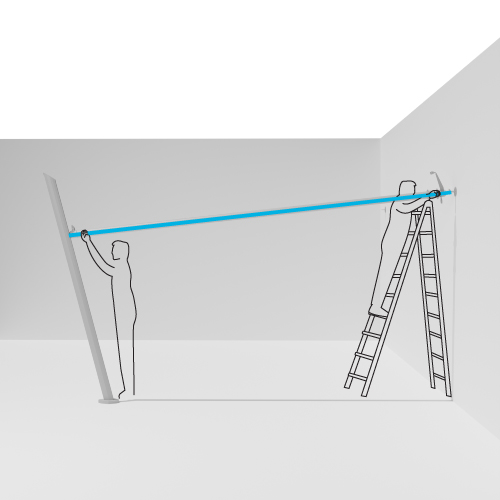

STAP 1: Gebruik een harde meetlat om het gebied te meten waar je schaduwdoek wilt installeren, rekening houdend met obstakels zoals muren, bomen of andere elementen die de montage kunnen beïnvloeden.

STAP 2, gebruik de meetlint die je ontvangt bij de levering van de bevestigingen om hoeken en diagonalen van schaduwdoek zeer nauwkeurig te meten.

De meting moet worden uitgevoerd van bevestiging tot bevestiging.

LET OP: Als je besluit schaduwdoek te installeren met een helling van de oprolrol, zal de daadwerkelijke afstand tussen hoek A en hoek C groter zijn dan bij een volledig horizontale installatie. Dit komt doordat de lengte toeneemt bij een schuine plaatsing in vergelijking met een parallelle opstelling ten opzichte van de grond.

Hoe bepaal je zijde AC (oprolrol)

De zijde AC wordt conventioneel aangeduid als de zijde van de oprolrol.

Bij een vierhoekig zeil (4 hoeken) komt zijde AC overeen met de diagonaal.

Bij een driehoekig zeil (gelijkbenig, ongelijkzijdig, gelijkzijdig) komt zijde AC overeen met een van de zijden.

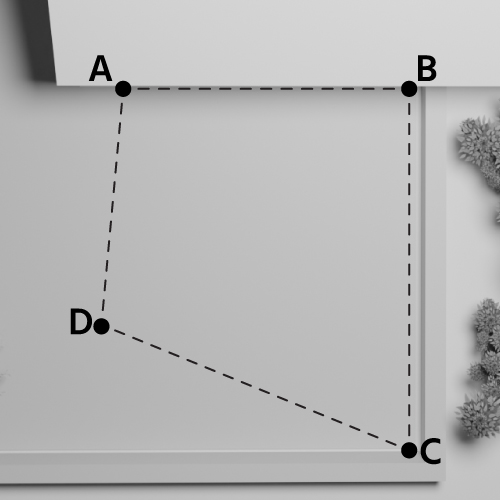

Voorbeeld vierhoekige vorm

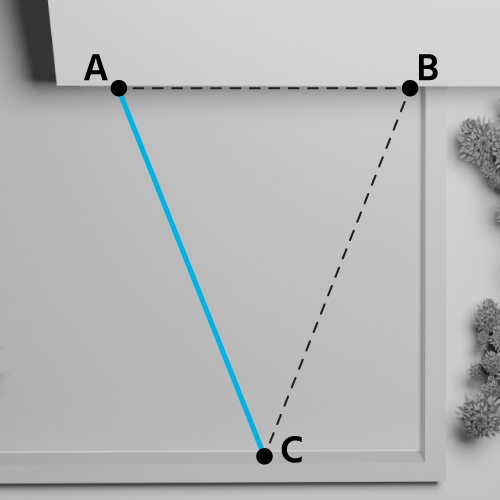

Voorbeeld driehoekige vorm (gelijkbenig, ongelijkzijdig, gelijkzijdig)

Bij een rechthoekige driehoek komt zijde AC overeen met de hypotenusa.

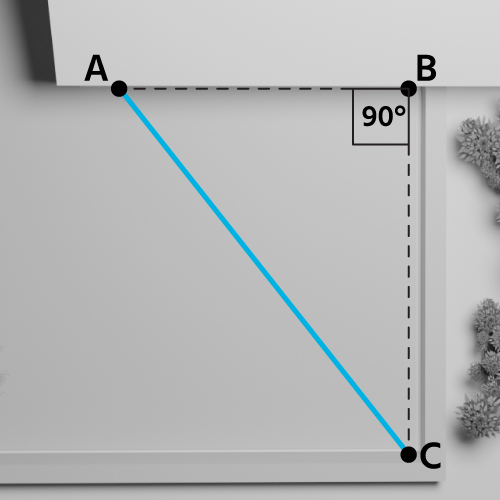

Voorbeeld rechthoekige driehoek

LET OP: Bekijk de beperking op de graden van hoek A en hoek C in de specificaties onderaan de pagina.

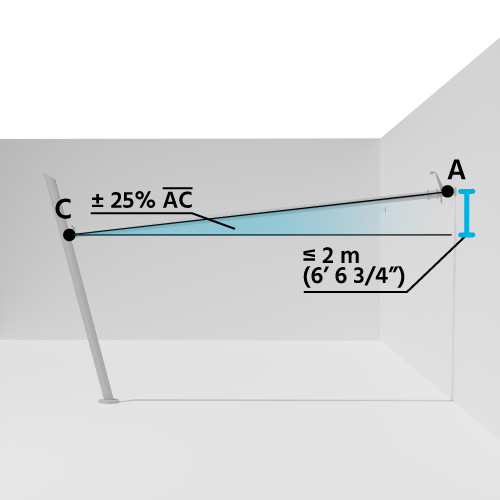

LET OP: Als je schaduwdoek installeert met een helling van de oprolrol, zal de werkelijke afstand tussen hoek A en hoek C groter zijn dan bij een horizontale installatie.

TIP: Het wordt afgeraden om de oprolrol naar hoek A te laten hellen, aangezien deze de motor bevat.

Technische beperkingen voor de motorisch oprolbare schaduwdoeken

Algemene beperkingen

Om het project te realiseren, is het essentieel om enkele technische beperkingen te respecteren bij het ontwerpen van het motorisch oprolbare zeil.

• Hoek A: Hier wordt de motor geïnstalleerd en fungeert als het referentiepunt voor de gehele configuratie.
• Zijde AC: Dit is de oprolrol en moet aan specifieke afmetingen voldoen voor optimale spanning en stabiliteit.
• Afmetingen van zijde AC:
  • Minimale lengte: 210 cm
  • Maximale lengte: 800 cm

Specifieke beperkingen voor driehoekige schaduwdoeken

• Maximaal oppervlak: 20 m²

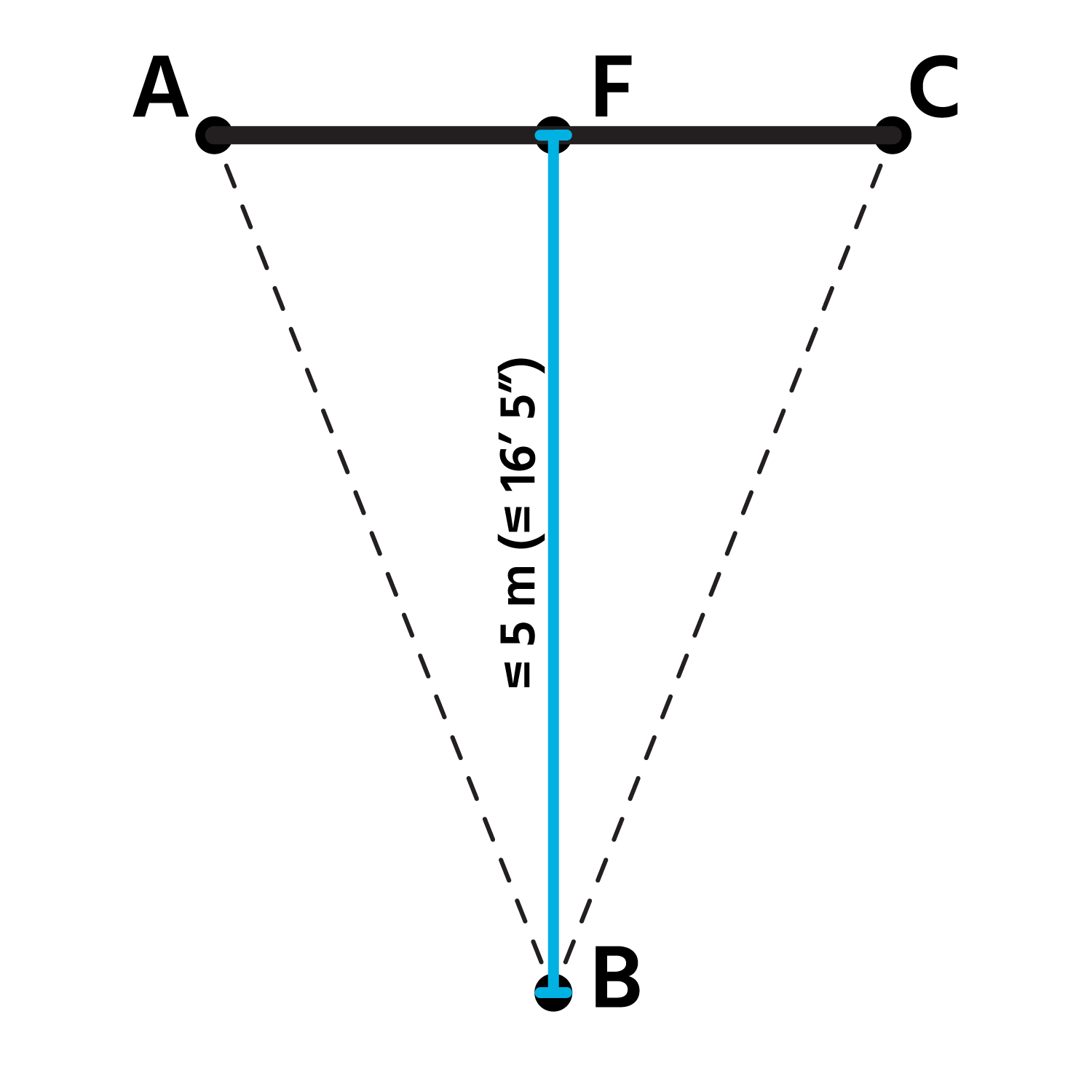

• De zijde BF, loodrecht op zijde AC (oprolrol), mag maximaal 5 meter lang zijn.

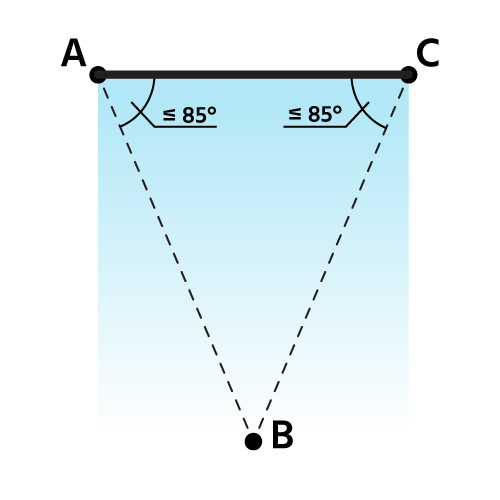

• Hoeken A en C moeten maximaal 85° zijn.
  Om het eenvoudiger te maken, moet hoek B zich binnen de omtrek van de oprolrol bevinden om correct te kunnen oprollen.

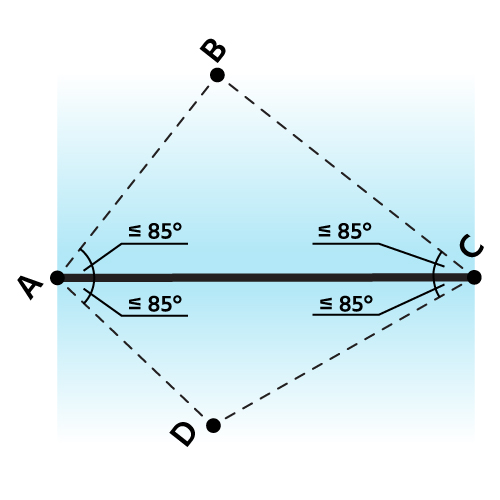

Specifieke beperkingen voor vierhoekige schaduwdoeken

• Maximaal oppervlak: 30 m²
• Hoeken A en C moeten maximaal 85° zijn.
  Om het eenvoudiger te maken, moeten hoeken B en D binnen de omtrek van de oprolrol blijven om correct op te rollen.

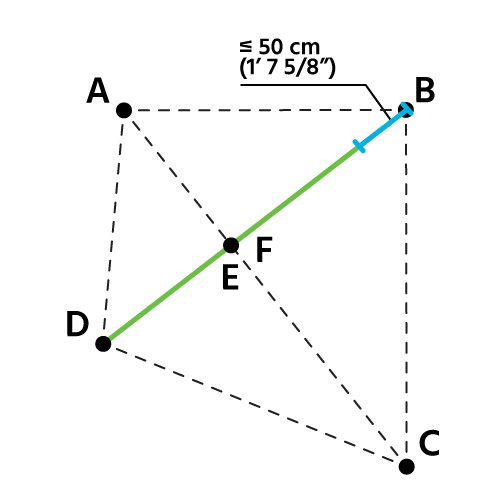

• Het verschil in opening (lengte) tussen zijde DE en zijde BF mag niet meer dan 50 cm bedragen, zoals weergegeven in de afbeelding.

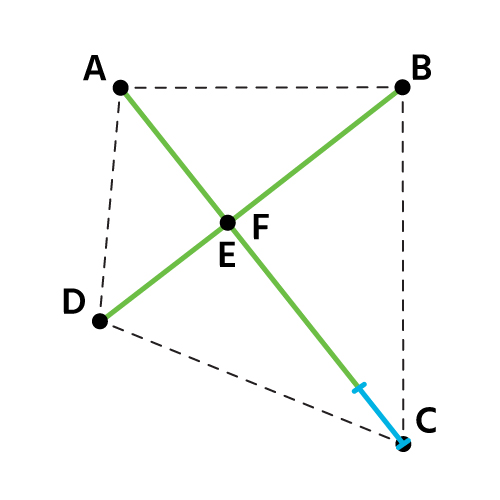

• Zijde AC (oprolrol) moet altijd langer zijn dan zijden DE en BF, zoals weergegeven in de afbeelding.

Gids voor STAP 4

Kiezen van de bevestigingen

In stap 4 kun je de details bepalen door het type bevestiging en de bijbehorende kleur voor elke hoek van schaduwdoek te kiezen.

Voor jouw installatie kun je kiezen uit verschillende soorten bevestigingen, van palen tot muurplaten.

De Alu Simple palen, gemaakt van gepoedercoat aluminium, zijn bestand tegen zout en garanderen de beste stabiliteit en duurzaamheid. Ze zijn beschikbaar in 3 versies:

• 75° schuine paal: ideaal voor een dynamischere uitstraling en om de waterafvoer bij regen te verbeteren.
• 90° verticale paal: perfect voor meer lineaire en gestructureerde installaties, biedt maximale stabiliteit.
• Paal met muurbeugel: de ideale oplossing voor bevestiging op een perimeter muurtje.

Meer informatie vind je in het Alu Simple productblad, klik hier.

De muurplaten maken het mogelijk om een bevestigingspunt direct op de muur te creëren. Ze zijn gemaakt van 316 nautisch roestvrij staal, een uiterst duurzaam materiaal, perfect voor maritieme of bijzonder vochtige omgevingen.

De platen zijn beschikbaar in twee versies:

• Muurplaat voor oprolbare roller: noodzakelijk om de oprolbare roller aan de muur te bevestigen. (zijde A-C)
• Muurplaat voor zeilhoek: gebruikt om de zeilhoek aan de muur te bevestigen. (zijde B-D)

Kiezen van de kleur van de bevestigingen

De palen zijn beschikbaar in drie afwerkingen, ontworpen om harmonieus in verschillende architecturale en landschappelijke contexten te passen:

• Silver: een neutrale en heldere tint, perfect voor moderne of minimalistische omgevingen. Combineert gemakkelijk met aluminium of stalen structuren.
• Anthracite: een donkere en verfijnde kleur, ideaal voor wie een eigentijdse en discrete uitstraling wenst. Perfect te combineren met ijzeren structuren, donker hout of architectonische elementen met een industrieel design.
• Dark Corten: een afwerking die doet denken aan corten tinten, perfect voor rustieke, natuurlijke omgevingen of met houten details, en biedt een warme en elegante uitstraling.

De muurplaten zijn beschikbaar in roestvrij staal.

LET OP: De zijde AC komt overeen met de diagonaal van het zeil en vertegenwoordigt de oprolbare roller. Zorg ervoor dat je de bevestigingen voor de punten A en C correct selecteert.

Belangrijk: De hoek A komt altijd overeen met de motorbevestiging en vertegenwoordigt het startpunt voor het definiëren van de configuratie van het zeil. Het is belangrijk om vanaf dit referentiepunt te beginnen en, op basis van de positie ervan, de andere bevestigingen te bepalen. Op deze manier zal de installatie zorgen voor een correcte spanning en een perfecte uitlijning van het zeil.

Als je twijfels hebt of technische advies nodig hebt bij het kiezen van je bevestigingen, sla je configuratie op en neem contact met ons op via chat of formulier, ons team zal je helpen bij het selecteren van de juiste configuratie.

Gids voor STAP 5

Keuze van het doek

De keuze van het doek stelt je in staat om het maximale comfort en de beste bescherming te bereiken, afgestemd op jouw behoeften. Elk materiaal heeft unieke eigenschappen die de gebruikservaring en de weerstand tegen weersinvloeden beïnvloeden.

• Purishade® Waterdicht
  Perfect om te beschermen tegen regen, dit innovatieve doek is waterdicht en houdt water tegen, waardoor het gebied eronder beschermd blijft bij regen. Het is een milieuvriendelijk doek, vlekbestendig, bestand tegen schimmel, motten en bacteriën. Het onderscheidt zich door zijn uitzonderlijke slijtvastheid (meer dan 35.000 cycli).
  Lees meer op deze pagina.


• Meshnet® Ademend
  Ideaal voor wie een oplossing zoekt die de luchtcirculatie bevordert, de warmte vermindert en een koele omgeving behoudt, zelfs op de warmste dagen. Dit doek biedt zonbescherming en zorgt voor een uitstekende ventilatie, waardoor het perfect is voor gebieden met een zeer warm klimaat of voor wie op zoek is naar een lichtere en luchtigere schaduw.
  Lees meer op deze pagina.

Voor een volledig overzicht van de kenmerken van elk doek, bezoek onze speciale sectie.
