Gids voor STAP 3

Hoe metingen doen

Nauwkeurige metingen zijn essentieel voor een professionele installatie.

In Stap 1 bepaal je de mogelijke bevestigingspunten en meet je de afstand ertussen op.

In deze fase kunnen de metingen nog een paar centimeter speling hebben. De definitieve afmetingen worden bevestigd zodra de ankers zijn geïnstalleerd.

In Stap 2, wanneer de ankers zijn geplaatst, moeten de metingen nauwkeurig worden uitgevoerd.

LET OP: Alle gevraagde metingen verwijzen altijd naar de bevestigingspunten en niet naar de daadwerkelijke afmetingen van het doek.

Het systeem berekent automatisch de afmetingen van schaduwdoek.

Meting van de ruimte

STAP 1: Gebruik een harde meetlat om het gebied te meten waar je schaduwdoek wilt installeren, rekening houdend met obstakels zoals muren, bomen of andere elementen die de montage kunnen beïnvloeden.

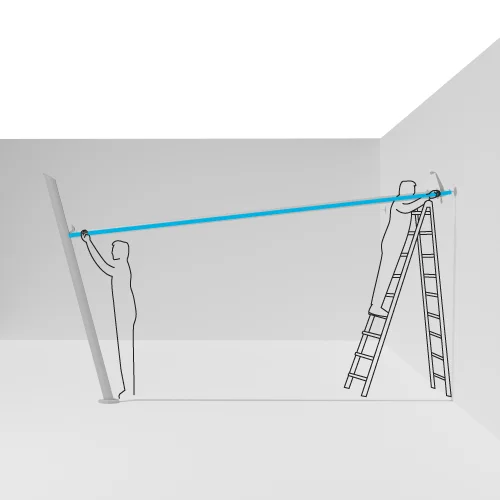

STAP 2, gebruik de meetlint die je ontvangt bij de levering van de bevestigingen om hoeken en diagonalen van schaduwdoek zeer nauwkeurig te meten.

De meting moet worden uitgevoerd van bevestiging tot bevestiging.

LET OP: Als je besluit schaduwdoek te installeren met een helling van de oprolrol, zal de daadwerkelijke afstand tussen hoek A en hoek C groter zijn dan bij een volledig horizontale installatie. Dit komt doordat de lengte toeneemt bij een schuine plaatsing in vergelijking met een parallelle opstelling ten opzichte van de grond.

Hoe bepaal je zijde AC (oprolrol)

De zijde AC wordt conventioneel aangeduid als de zijde van de oprolrol.

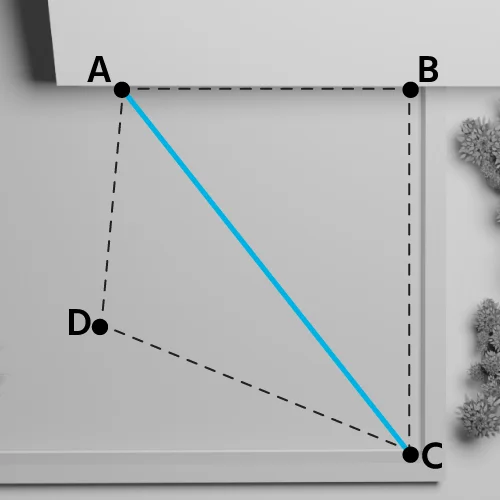

Bij een vierhoekig zeil (4 hoeken) komt zijde AC overeen met de diagonaal.

Bij een driehoekig zeil (gelijkbenig, ongelijkzijdig, gelijkzijdig) komt zijde AC overeen met een van de zijden.

Voorbeeld vierhoekige vorm

Voorbeeld driehoekige vorm (gelijkbenig, ongelijkzijdig, gelijkzijdig)

Bij een rechthoekige driehoek komt zijde AC overeen met de hypotenusa.

Voorbeeld rechthoekige driehoek

LET OP: Bekijk de beperking op de graden van hoek A en hoek C in de specificaties onderaan de pagina.

Hoek waar de motor wordt geïnstalleerd

Hoek A is altijd het punt waar de motor wordt geïnstalleerd en vormt het belangrijkste referentiepunt voor de configuratie van schaduwdoek.

Het eerst bepalen van deze hoek zorgt ervoor dat de positie van de andere bevestigingen nauwkeurig kan worden bepaald, wat een correcte en evenwichtige installatie garandeert.

Hoek A moet het hoogste punt van de mast zijn.

Meting van de oprolrol

De lengte van de oprolrol (zijde AC) heeft een tolerantie van 2,5 cm per zijde. Deze meting moet zeer nauwkeurig worden uitgevoerd in STAP 2, wanneer de bevestigingen zijn geïnstalleerd.

Hellingshoek van schaduwdoek

De oprolrol kan onder een hoek worden geplaatst.

De maximaal toegestane helling voor zijde AC is ± 25% van de lengte van de oprolrol.

Voorbeeld:

Als de oprolrol (zijde AC) 8 meter (800 cm) lang is

Maximale helling = 800 / 100 x 25 = 200 cm

guida_6

LET OP: Als je schaduwdoek installeert met een helling van de oprolrol, zal de werkelijke afstand tussen hoek A en hoek C groter zijn dan bij een horizontale installatie.

TIP: Het wordt afgeraden om de oprolrol naar hoek A te laten hellen, aangezien deze de motor bevat.

Technische beperkingen voor de motorisch oprolbare schaduwdoeken

Algemene beperkingen

Om het project te realiseren, is het essentieel om enkele technische beperkingen te respecteren bij het ontwerpen van het motorisch oprolbare zeil.

Hoek A: Hier wordt de motor geïnstalleerd en fungeert als het referentiepunt voor de gehele configuratie.
Zijde AC: Dit is de oprolrol en moet aan specifieke afmetingen voldoen voor optimale spanning en stabiliteit.
Afmetingen van zijde AC:
- Minimale lengte: 210 cm
- Maximale lengte: 800 cm

Specifieke beperkingen voor driehoekige schaduwdoeken

Maximaal oppervlak: 20 m²

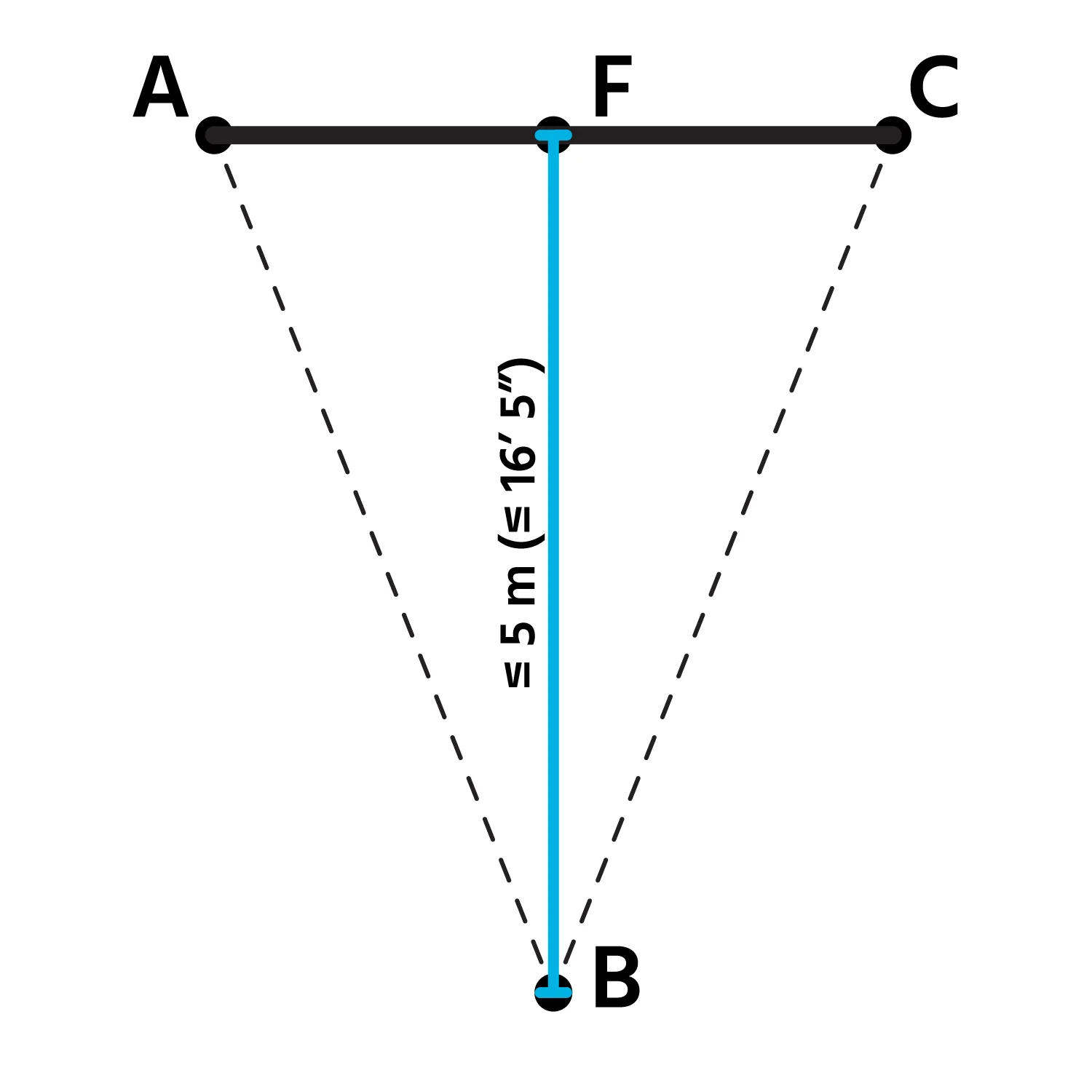

De zijde BF, loodrecht op zijde AC (oprolrol), mag maximaal 5 meter lang zijn.

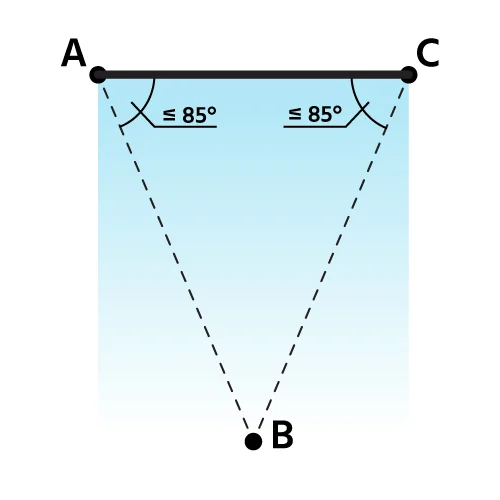

Hoeken A en C moeten maximaal 85° zijn.
Om het eenvoudiger te maken, moet hoek B zich binnen de omtrek van de oprolrol bevinden om correct te kunnen oprollen.

Specifieke beperkingen voor vierhoekige schaduwdoeken

Maximaal oppervlak: 30 m²

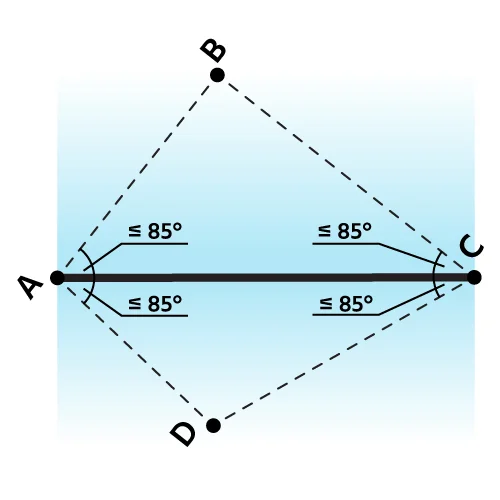

Hoeken A en C moeten maximaal 85° zijn.

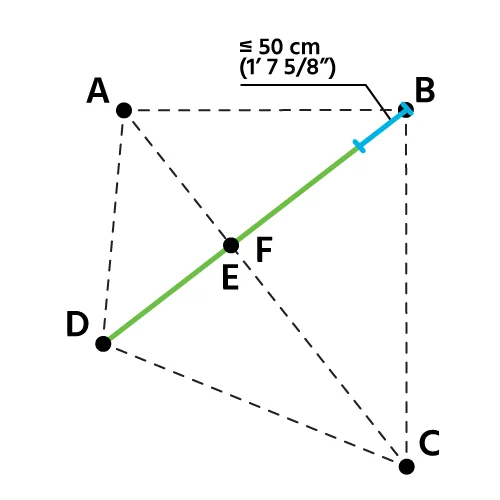

Om het eenvoudiger te maken, moeten hoeken B en D binnen de omtrek van de oprolrol blijven om correct op te rollen.
