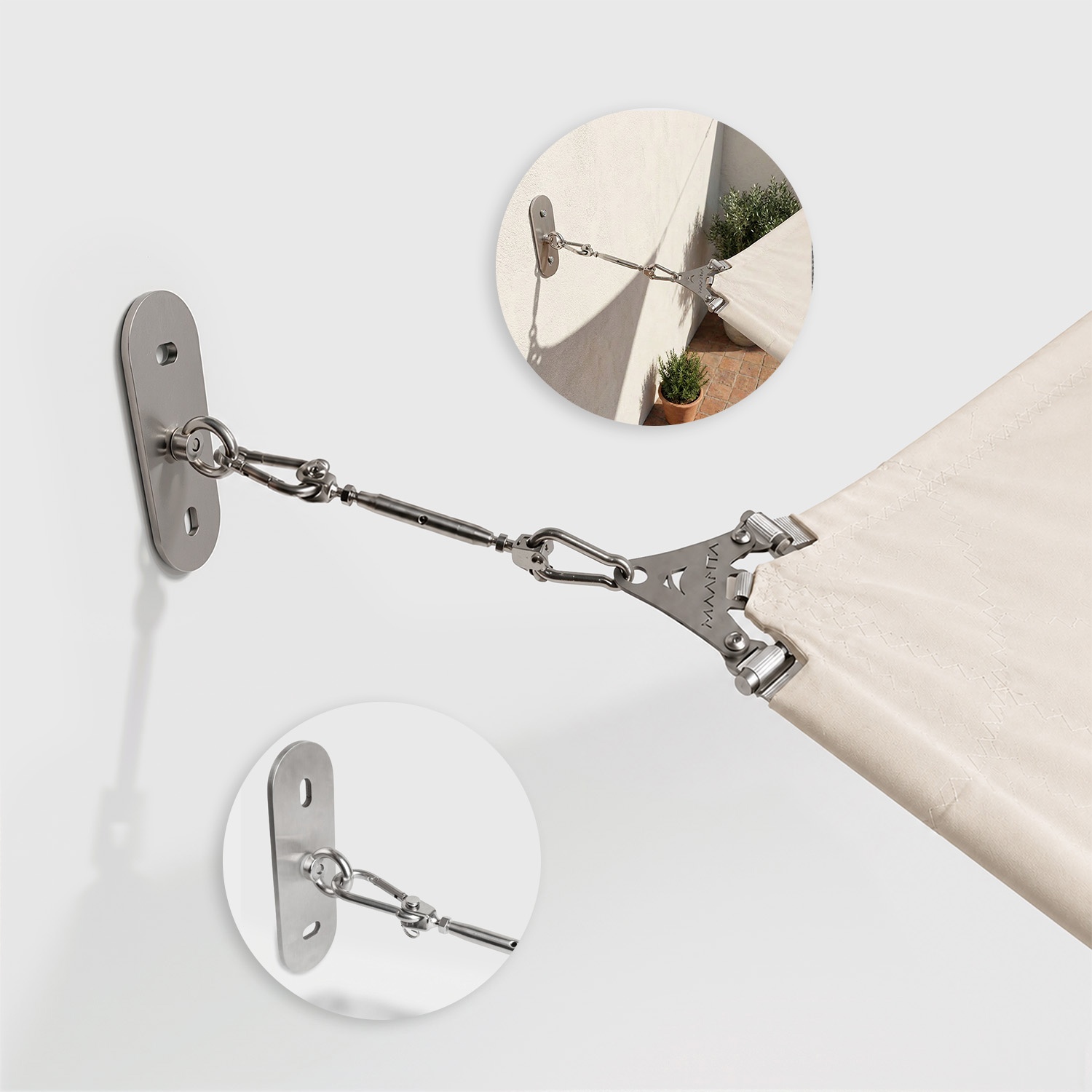

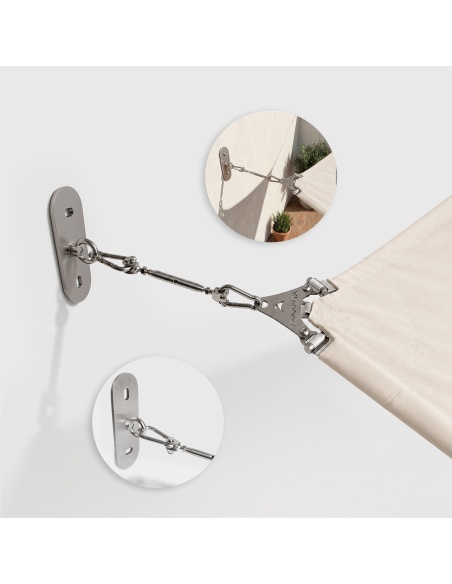

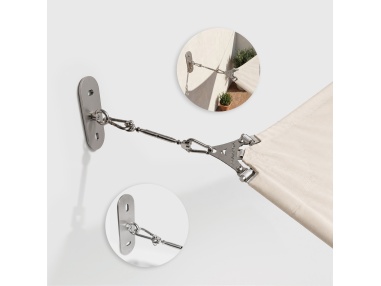

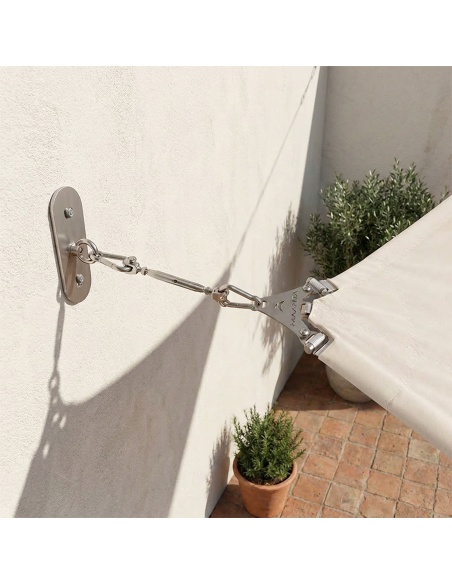

Wandplaatset Sartya Verankeringsplaat voor schaduwdoeken op buitengevelisolatie

Sartya is de verankeringsplaat voor de muur die jouw schaduwdoek een vast punt geeft waarop je kunt rekenen, seizoen na seizoen. Hij rust op een groot oppervlak en wordt met slechts twee ankers bevestigd, want hij is ook bedoeld voor muren met buitengevelisolatie. Je monteert hem op metselwerk, hout of een geïsoleerde gevel, horizontaal of verticaal.

Bedoeld voor buitengevelisolatie: het oppervlak van 20×7 cm verdeelt de belasting over de isolatie.
Twee sleufgaten van 22×12 mm: bevestiging met afstelmarge en slechts twee ankers.
Plaat in beide richtingen: je kunt hem horizontaal of verticaal monteren.
Complete set van roestvrij staal: spanschroef, musketons en oogschroef al in de verpakking.

Kies de opties

Versie: Plaat + RVS spanschroef

Totale prijs

€ 44,95

Bestel nu en ontvang het op

met DHL Express

Gratis ontwerpservice

Service na verkoop

24/48 uur levering

Productdetails

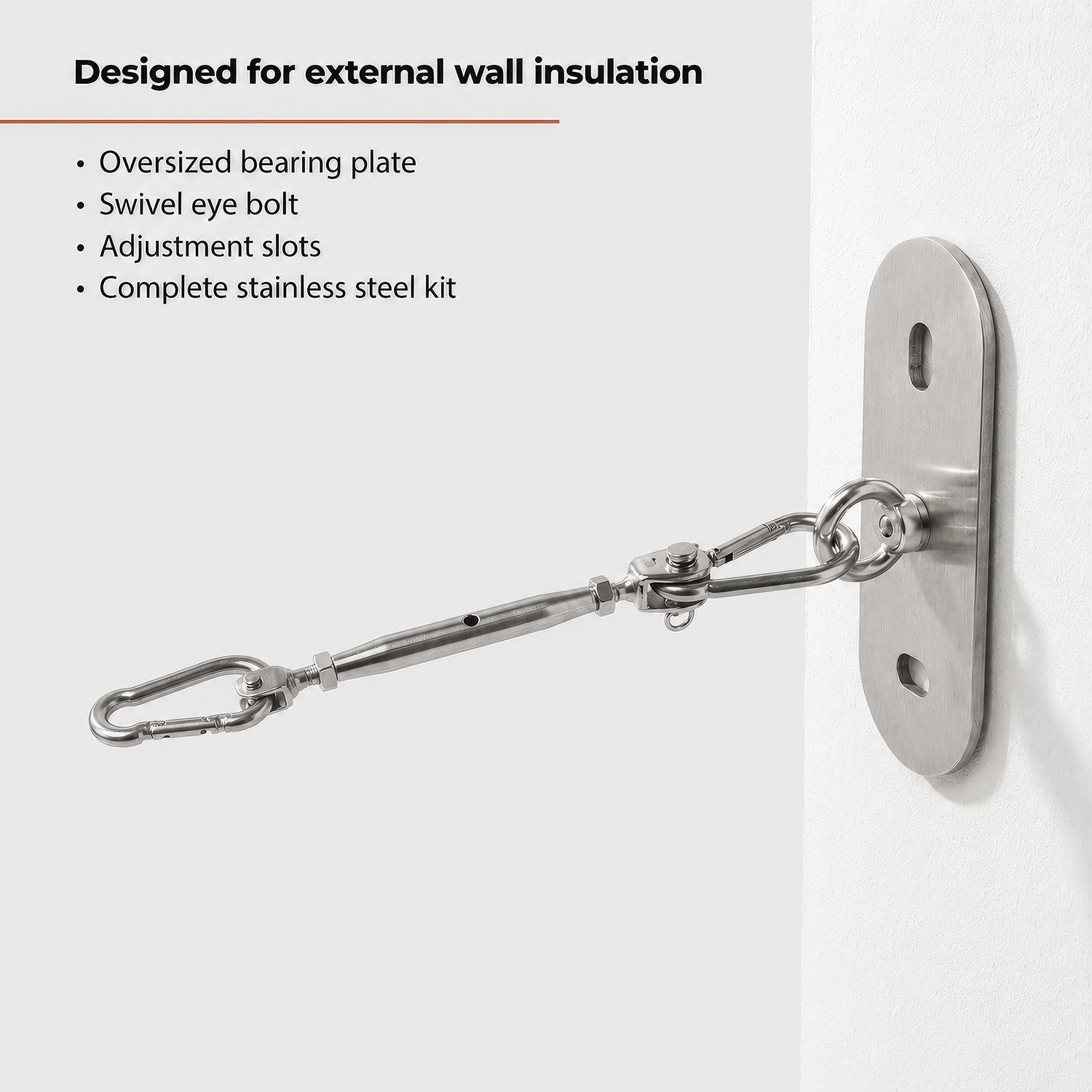

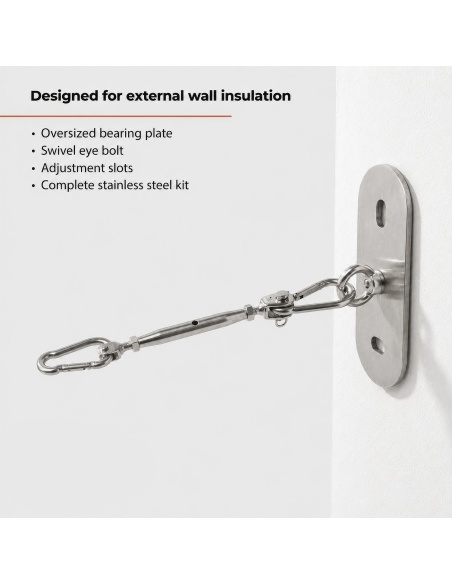

Ontworpen voor het thermisch gevelisolatiesysteem

Meer oppervlak en minder gaten

De woningen van vandaag zijn voorzien van buitenisolatie die ze warm houdt: op die gevel zijn speciaal ontworpen bevestigingen nodig. Sartya rust op een oppervlak van twintig bij zeven centimeter en verdeelt de trekkracht van het schaduwdoek over het volledige isolatieoppervlak, met slechts twee bevestigingspunten. De muur werkt zonder problemen, het schaduwdoek blijft gespannen.

Ontworpen voor het thermisch gevelisolatiesysteem

Meer oppervlak en minder gaten

De sterke punten

Montage

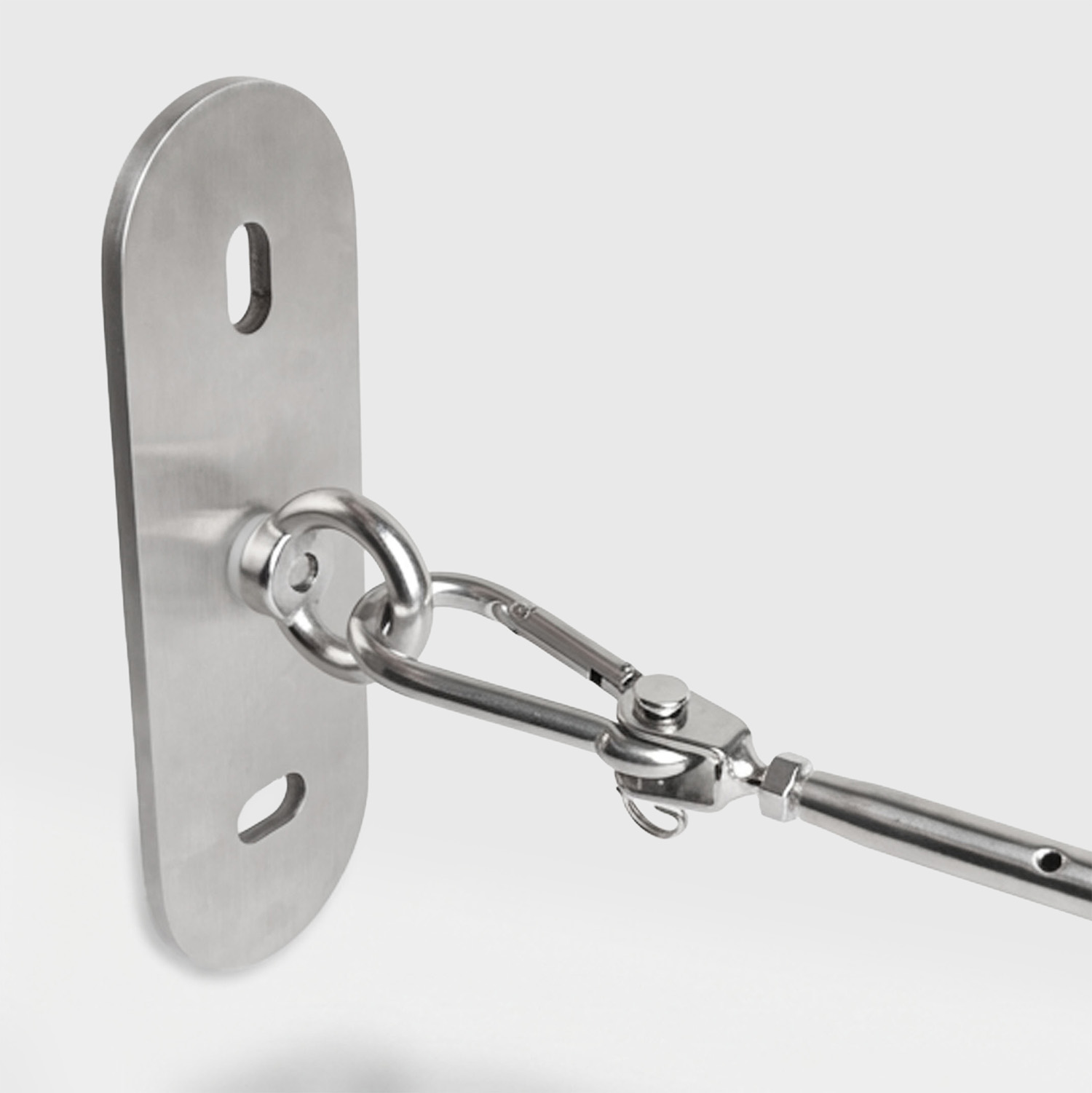

Brede sleuven, vergevingsgezinde montage

Twee sleuven van 22×12 mm in plaats van ronde gaten: je lijnt de plaat uit en corrigeert de positie tijdens de montage, nadat de gaten al zijn geboord.

Steun

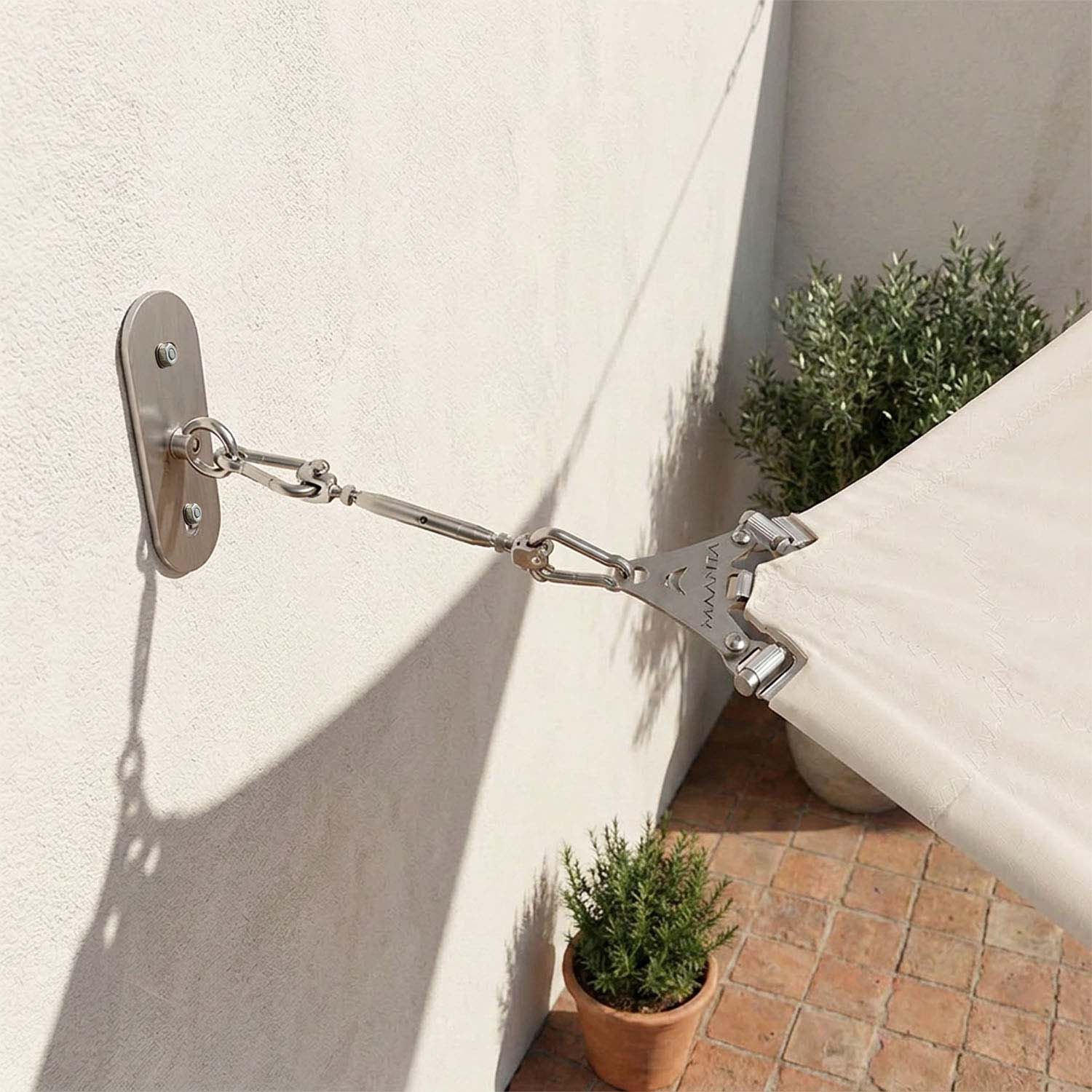

Een groter draagoppervlak

Groter dan de klassieke wandplaat: meer aanlegoppervlak op de muur en meer stabiliteit op het thermisch gevelisolatiesysteem.

Kit

Alles inbegrepen

Spanschroef, twee karabijnhaken, oogbout, schroef en sluitring zijn al inbegrepen: elke schakel van de verbinding wordt samen met de plaat geleverd.

Belastingen

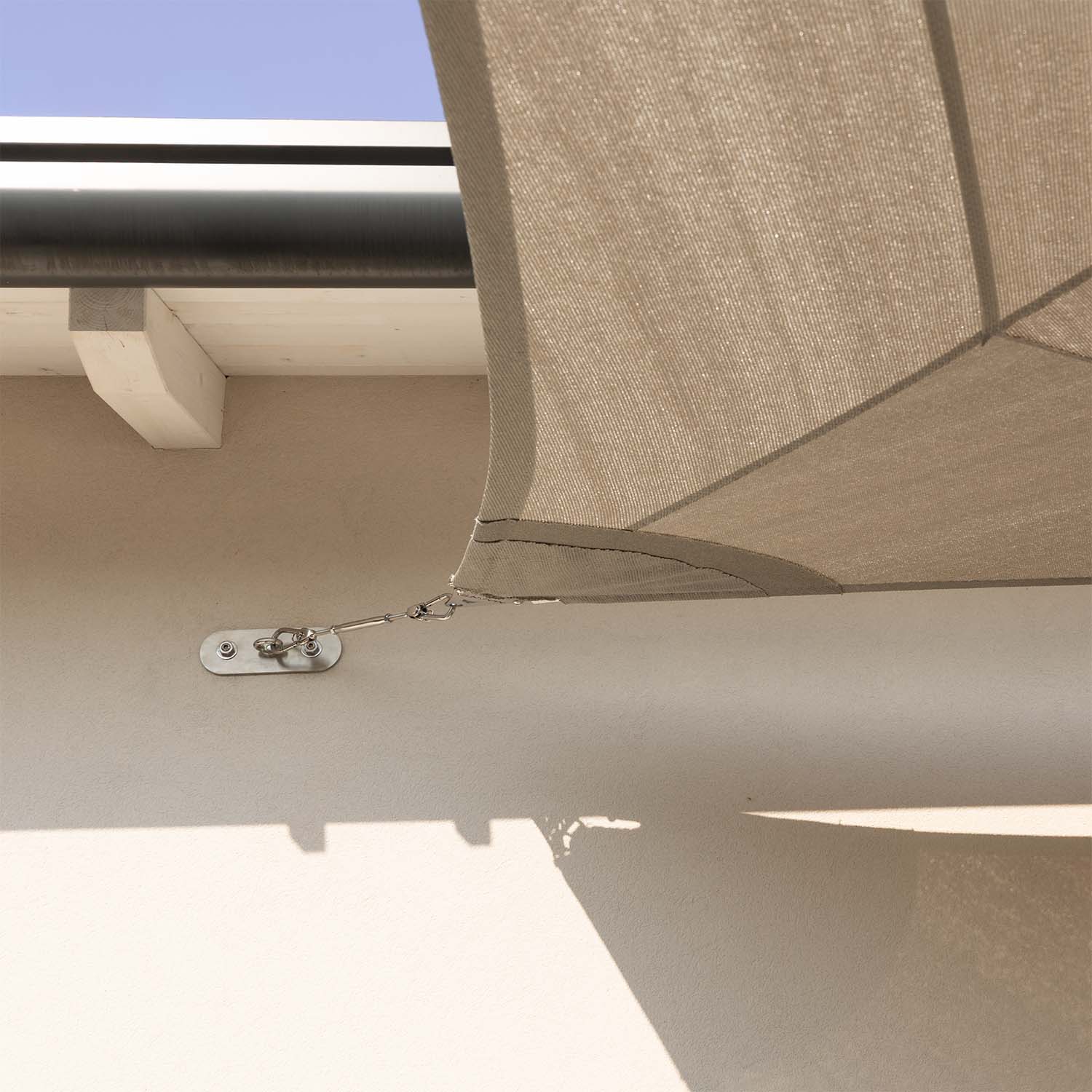

Gecertificeerde belastingen, schakel voor schakel

De spanschroef werkt tot 440 kg, de oogbout tot 215 kg, de karabijnhaken tot 180 kg.

Materiaal

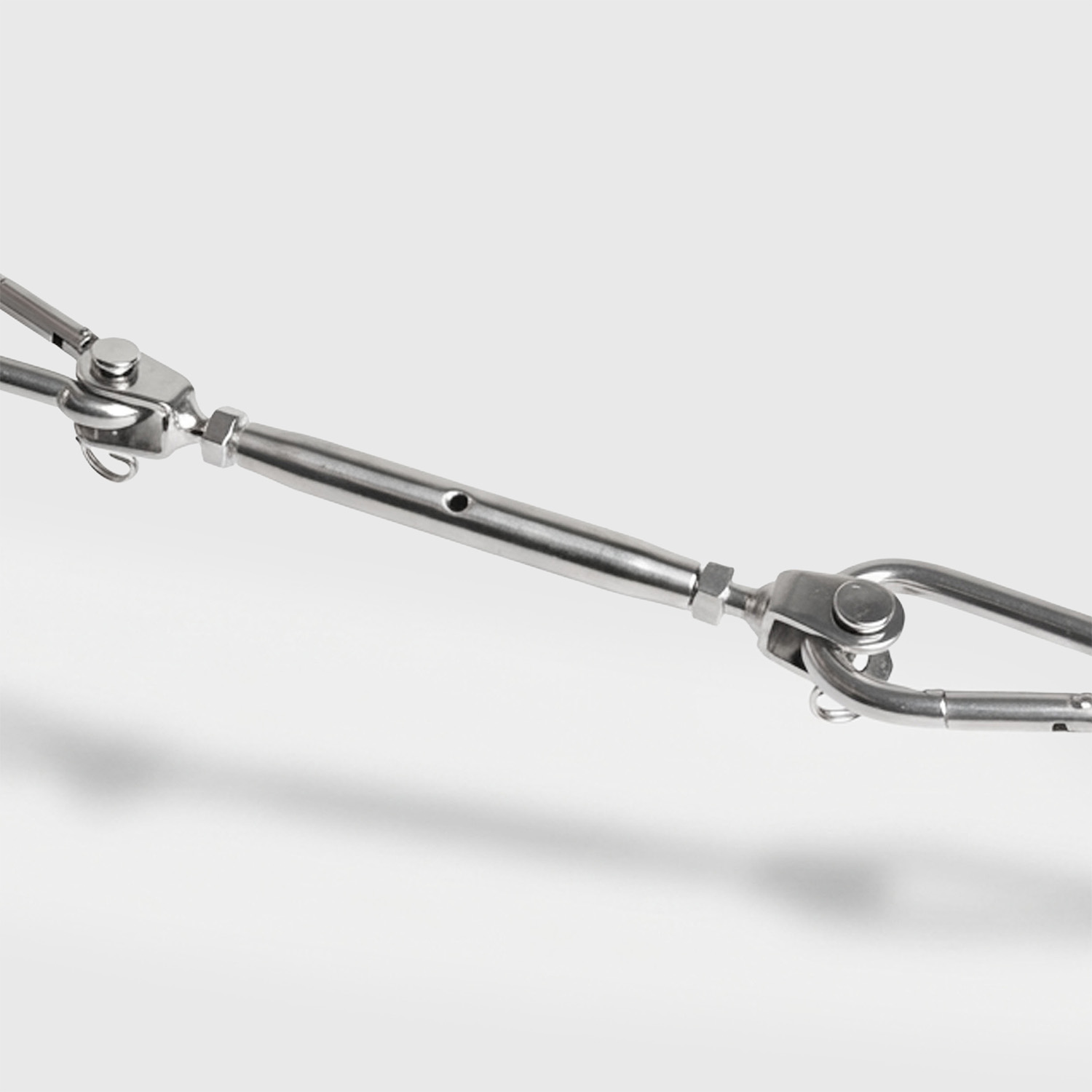

Roestvrij staal, ook aan zee

De plaat is vervaardigd uit roestvrij staal 304, gepolijst en geborsteld, en is verklaard geschikt voor permanente blootstelling buitenshuis en in zoute en kustomgevingen.

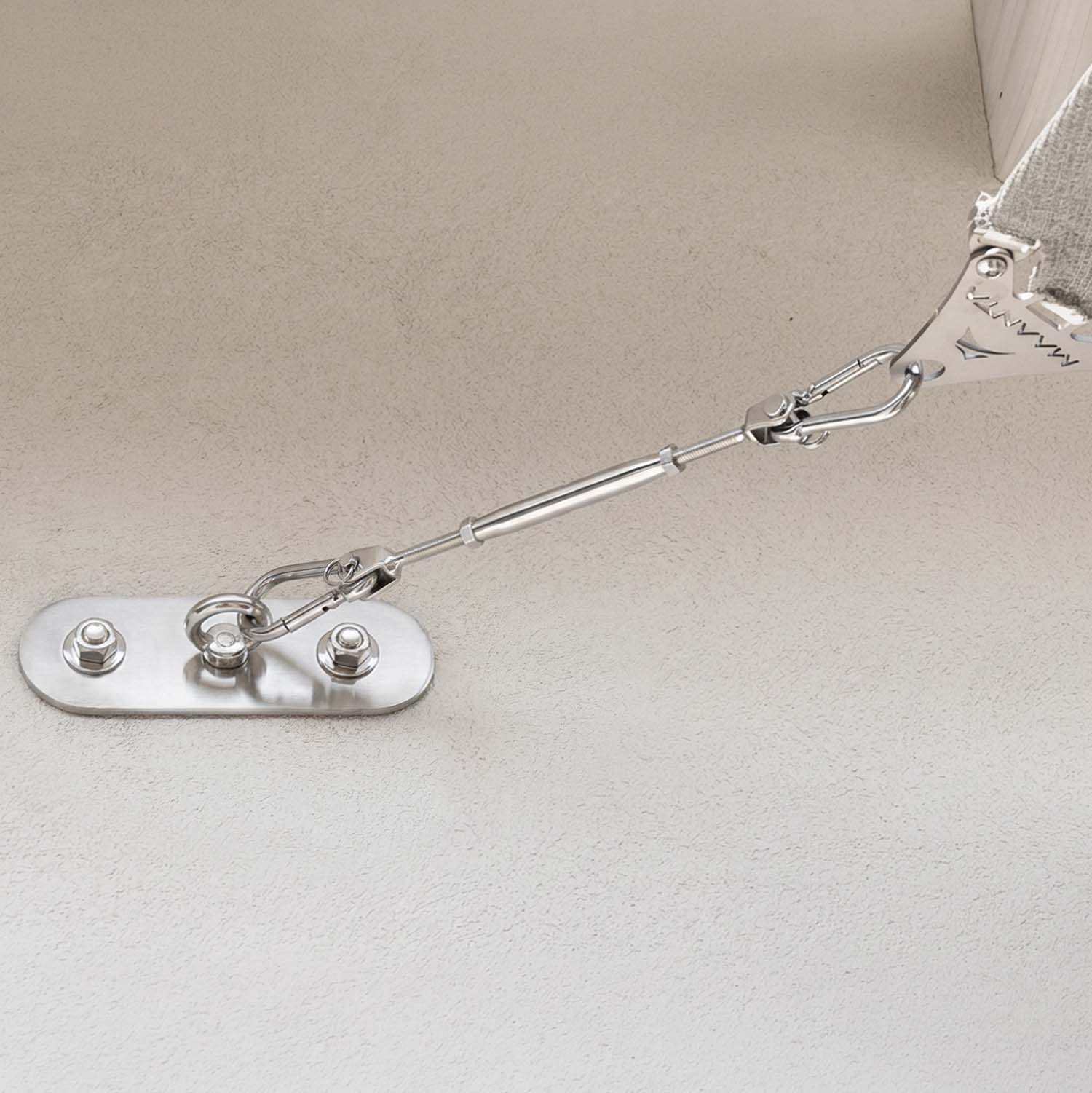

De spanning is op elk moment herstelbaar

Afstelling

Instelbare spanning

De spanschroef is instelbaar tussen 165 en 240 mm: span het schaduwdoek bij de montage en herstel de spanning aan het begin van elk seizoen.

Laat je inspireren

Vergelijkingstabel

Vergelijk de wandplaten van Maanta en vind de juiste voor jouw situatie.

	Wandplaatset Sartya	Wandset Muscle X3	EZ Wall Fix	Wandset Nautisch Touw
Ideaal voor	Spouwmuurisolatie en schaduwdoeken onder sterke spanning	Moeiteloos spannen, met snelontkoppeling	De eerste set, eenvoudig en essentieel	Verankeringspunten ver van de schaduwdoek, tot 2 m
Spouwmuurisolatie	Ontworpen voor spouwmuurisolatie: slechts 2 bevestigingen, belasting verdeeld over 20×7 cm	Compatibel met speciale pluggen	Compatibel met speciale pluggen	Compatibel met speciale pluggen
Plaat	200 × 70 mm	95 × 95 mm	95 × 95 mm	95 × 95 mm
Wandbevestiging	2 sleufgaten 22×12 mm, positie verstelbaar tijdens montage	4 gaten Ø 12 mm	4 gaten Ø 12 mm	4 gaten
Spansysteem	Spanner M8, verstelling 165/240 mm	Katrolsysteem met klemblok, drievoudige kracht	Spanner M6, verstelling 160/255 mm	Nautisch touw met verstelbeugel
Afstand schaduwdoek/wand	Tot maximale lengte spanner	Van 35 cm tot 1 m	Tot maximale lengte spanner	Tot 2 m
Materiaal	Roestvrij staal 304	Roestvrij staal 304 of verzinkt	Roestvrij staal 304 of verzinkt	Roestvrij staal 304 of verzinkt
Meegeleverde set	Spanner, 2 karabijnhaken, verstelbaar oogbout, schroeven	2 katrollen, 2 harpsluitingen, 4 m nautisch touw	Spanner, karabijnhaak, oogbout, schroeven en sleutel	2 karabijnhaken, verstelbeugel, 2 m nautisch touw
	Ga naar de productpagina	Ga naar de productpagina	Ga naar de productpagina	Ga naar de productpagina

Alles wat je nodig hebt: handleidingen en instructies

Document / Video	Actie

Technisch datablad

Producttype	Wandankerplaat-set voor schaduwdoeken
Beschikbare versies	Basisversie: wandplaat + spanner Versie met stangen: wandplaat + spanner + 2 draadstangen
Afwerking	Gepolijst en geborsteld, natuurlijk staal
Afmetingen plaat	200 × 70 mm
Dikte plaat	5 mm
Bevestigingsgaten	2 sleufgaten van 22 × 12 mm · hart-op-hart circa 122 mm
Gewicht plaat	904 g
Materiaal plaat	Roestvrij staal 304, roest niet, geschikt voor permanente buitentoepassing
Afwerking	Gepolijst en geborsteld, natuurlijk staal
Treksterkte	≥ 515 N/mm²
Zilte / kustomgevingen	Geschikt
Inbegrepen set	1 wandplaat, 1 spanner M8 (instelling 165-240 mm), 2 karabijnhaken 8×80 (hendelopening 9 mm), 1 oogbout met binnendraad M10 (ring Ø 25 mm binnen), 1 schroef TSPEI M10×16, 1 nylon ring
Materiaal set	Roestvrij staal (karabijnhaken en oogbout graad 304)
Werkbelasting (WLL)	Spanner 440 kg, oogbout 215 kg, karabijnhaken 180 kg
Breeklast	Spanner 2.200 kg, karabijnhaken 900 kg, oogbout 650 kg
Compatibele muren	Buitengevelisolatie (met specifieke pluggen, bijv. Fischer Thermax), volle steen en beton, dragend hout
Wandbevestiging	Niet inbegrepen, pluggen en ankers kies je op basis van de muur
Montagerichting	Horizontaal of verticaal, afhankelijk van de trekrichting
Verpakking en garantie
Inhoud verpakking	Basisversie: plaat + spanner van roestvrij staal Versie met stangen: plaat + spanner van roestvrij staal + 2 draadstangen van roestvrij staal
Verpakking	Beschermhoes
Garantie	2 jaar

Minder lezen -

Meer lezen +

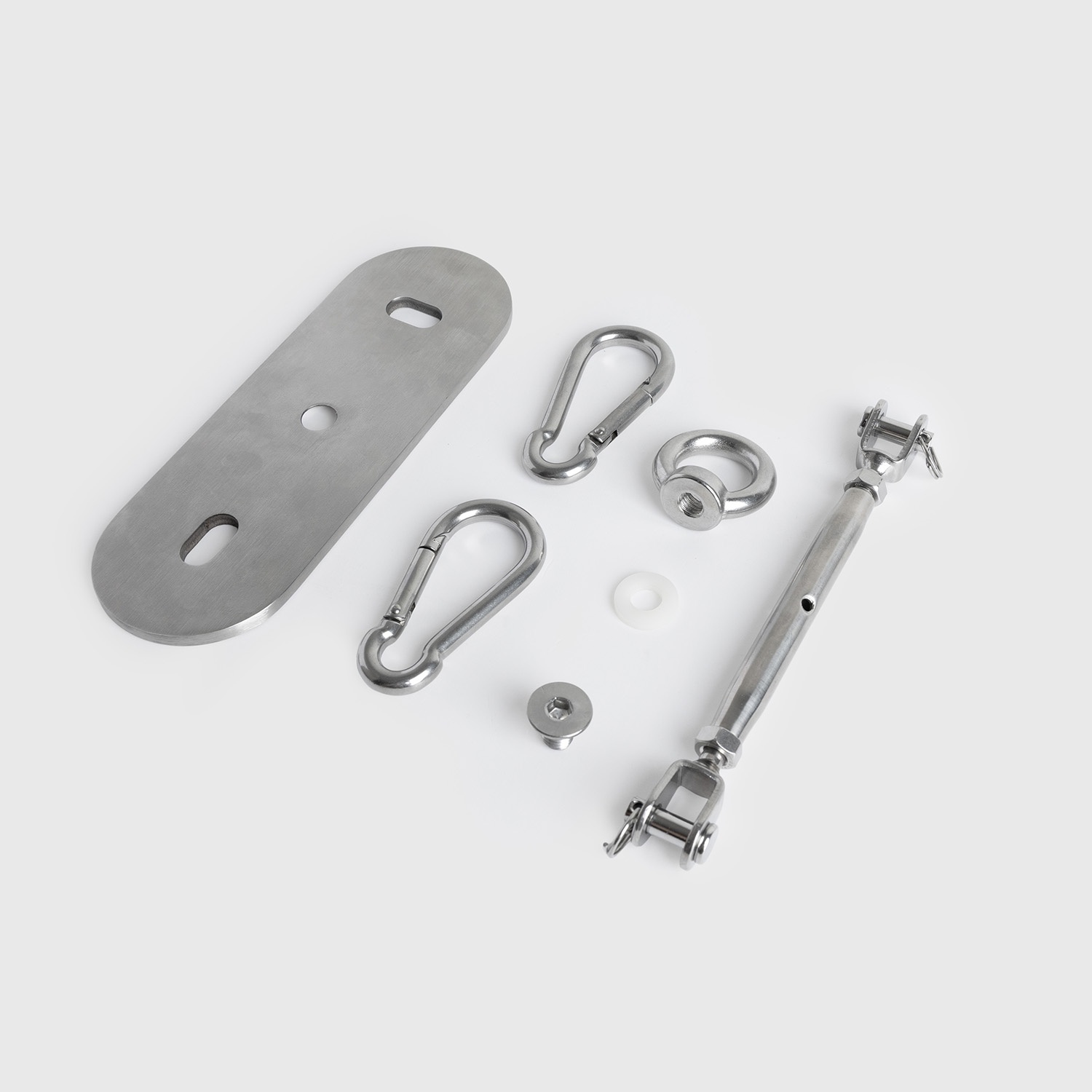

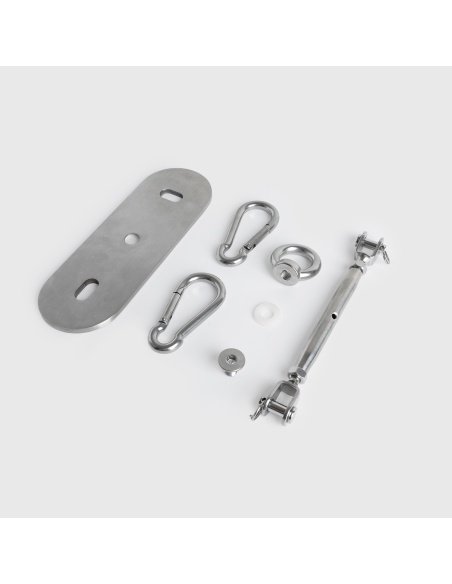

Wat je ontvangt bij Sartya

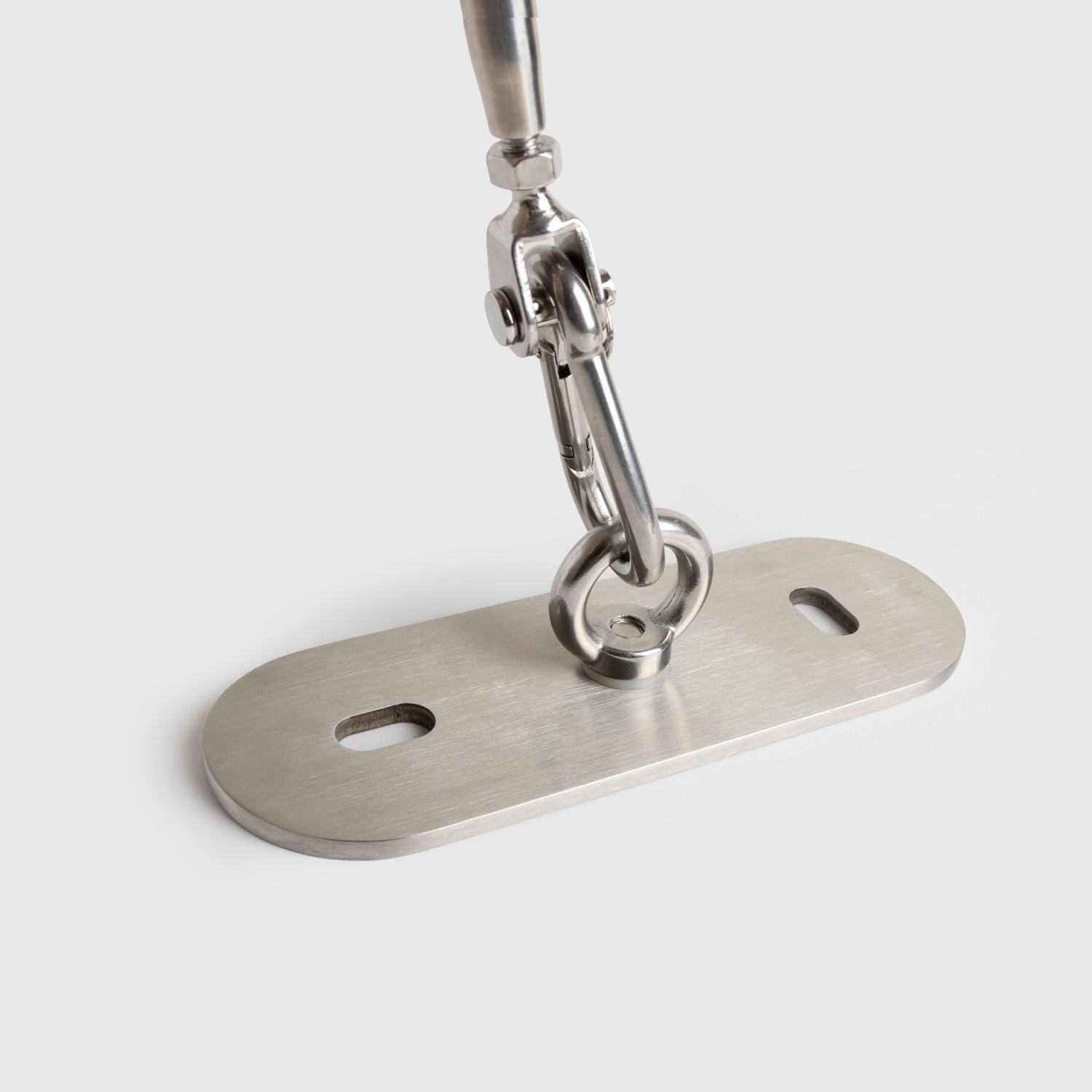

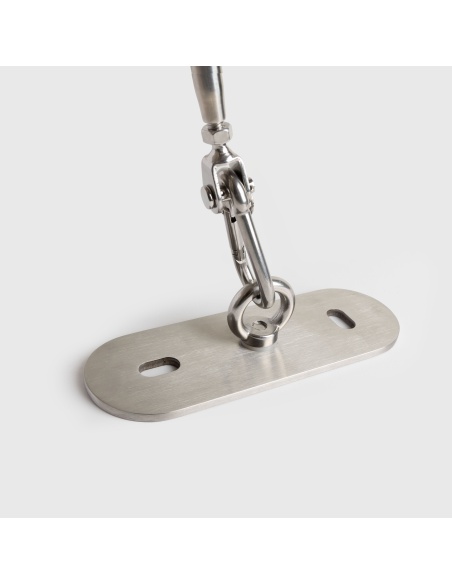

Muurbevestigingsplaat

RVS 304, 20×7 cm: biedt een breed steunvlak en verdeelt de trekkracht van de schaduwdoek, ook op gevelisolatie.

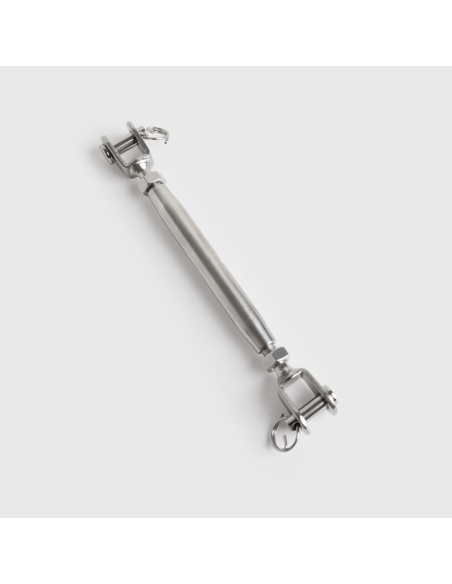

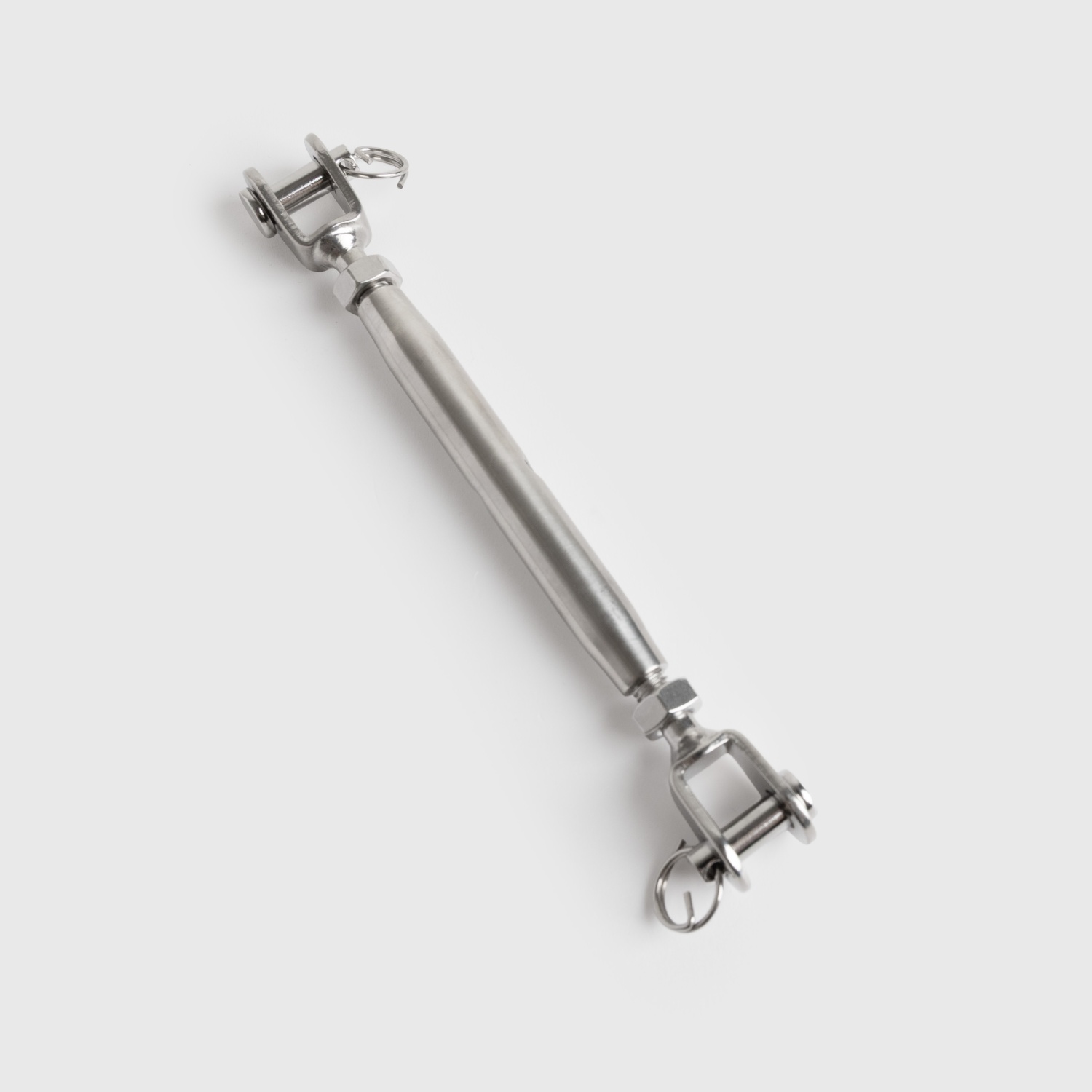

Spanner M8

Verstelbaar tussen 165 en 240 mm: spant de schaduwdoek bij de montage en herstelt de spanning in de loop van de tijd.

2 karabijnhaken 8×80

Van RVS 304, hefboomopening van 9 mm: verbinden de schaduwdoek en de spanner in één handeling.

Oogbout binnendraad M10 met schroef en ring

De oogbout wordt met een TSPEI-schroef en nylon ring aan de plaat bevestigd; de ring van 25 mm volgt de richting van de trekkracht.

FAQ

Voor het creëren van een wandbevestigingspunt voor de schaduwdoek, vooral bij muren met een thermische isolatielaag: de oogbout vangt de karabijnhaak en spanner op, zodat het doek het hele seizoen strak gespannen blijft.

Ja, dat is precies waarvoor het ontworpen is: het oppervlak van 20×7 cm verdeelt de belasting over het isolatiemateriaal en de twee bevestigingen worden gemaakt met speciale pluggen voor buitenisolatie.

Hij rust op een groter oppervlak, wordt bevestigd met twee ankers in plaats van vier en heeft instelbare sleuven: dit is de ideale keuze voor isolerende gevels en strakker gespannen schaduwdoeken.

Nee. Sartya is een bevestigingsaccessoire: het schaduwdoek wordt apart aangeschaft.

Met de schaduwdoeken van Maanta, via een karabijnhaak en spanner: het maakt deel uit van het verankeringssysteem van Maanta.

Nee: de wandbevestiging is afhankelijk van het type ondergrond. Op isolatiemateriaal heb je speciale pluggen nodig (zoals de Fischer Thermax), op massief metselwerk heb je ankers nodig die geschikt zijn voor de ondergrond.

Één voor elke hoek die je aan de muur wilt bevestigen. De andere hoeken worden vastgezet met palen of met de andere Maanta-verankeringen.

200 × 70 mm, met een gewicht van 904 gram.

Roestvrij staal 304, gepolijst en geborsteld: het kan het hele jaar buiten blijven zonder te roesten.

Het is een roestvrij staal dat geschikt is voor permanente buitenblootstelling, ook in kustgebieden.

De sleuvelgaten van 22×12 mm bieden speelruimte om de plaat uit te lijnen en de positie te corrigeren tijdens de montage, nadat de gaten al zijn geboord.

Naast de plaat leveren we ook 1 spanschroef M8, 2 karabijnhaken 8×80, 1 vrouwelijke oogbout M10, 1 schroef TSPEI M10×16 en 1 nylon ring, alles in roestvrij staal.

Elk onderdeel heeft zijn eigen opgegeven werklast: 440 kg voor de spanschroef, 215 kg voor de oogbout en 180 kg voor de karabijnhaken. De verbinding werkt binnen de grenzen van het zwakste onderdeel.

Dit is het gewicht waarmee het onderdeel veilig kan werken: de opgegeven breekbelasting is drie tot vijf keer hoger, om een marge te houden voor windstoten en schokken.

Tussen 165 en 240 mm: de slag dient om het schaduwdoek op spanning te brengen en om de spanning na verloop van tijd te herstellen.

Ja, de plaat en het montageset zijn geschikt verklaard voor zoute en kustomgevingen. In de buurt van de zee raden we een regelmatige reiniging aan.

Met specifieke pluggen die door de isolatie heen gaan en verankerd worden in de dragende muur, zoals de Fischer Thermax. De sleuven helpen bij het uitlijnen van de plaat.

Ja: op een volle muur wordt het bevestigd met ankers die geschikt zijn voor de ondergrond, zoals een klassieke bevestigingsplaat.

Zoals jij wilt: kies op basis van de muur en de trekrichting, de verstelbare oogbout doet de rest.

Het hangt af van de muur: voor isolatieplaten heb je speciale pluggen nodig, voor massief metselwerk zijn traditionele pluggen geschikt. Bij twijfel geeft onze gratis ontwerpservice je het juiste advies.

Ze laten je de uitlijning van de plaat corrigeren nadat de gaten al zijn geboord, zonder ze opnieuw te hoeven maken.

Twee jaar vanaf de aankoopdatum.

Materiaal- en fabricagefouten, op de plaat en op alle onderdelen van de kit.

Het is automatisch actief bij levering.

Stuur een bericht naar de klantenservice met foto's en een beschrijving: wij regelen de vervanging voor je.

Als de bestelling nog niet verzonden is, kan dat bijna altijd: neem meteen contact op met de klantenservice.

Bij onze gratis ontwerpservice in de sectie 'Contact': we wijzen je de bevestigingspunten en accessoires voor jouw schaduwdoek aan.
