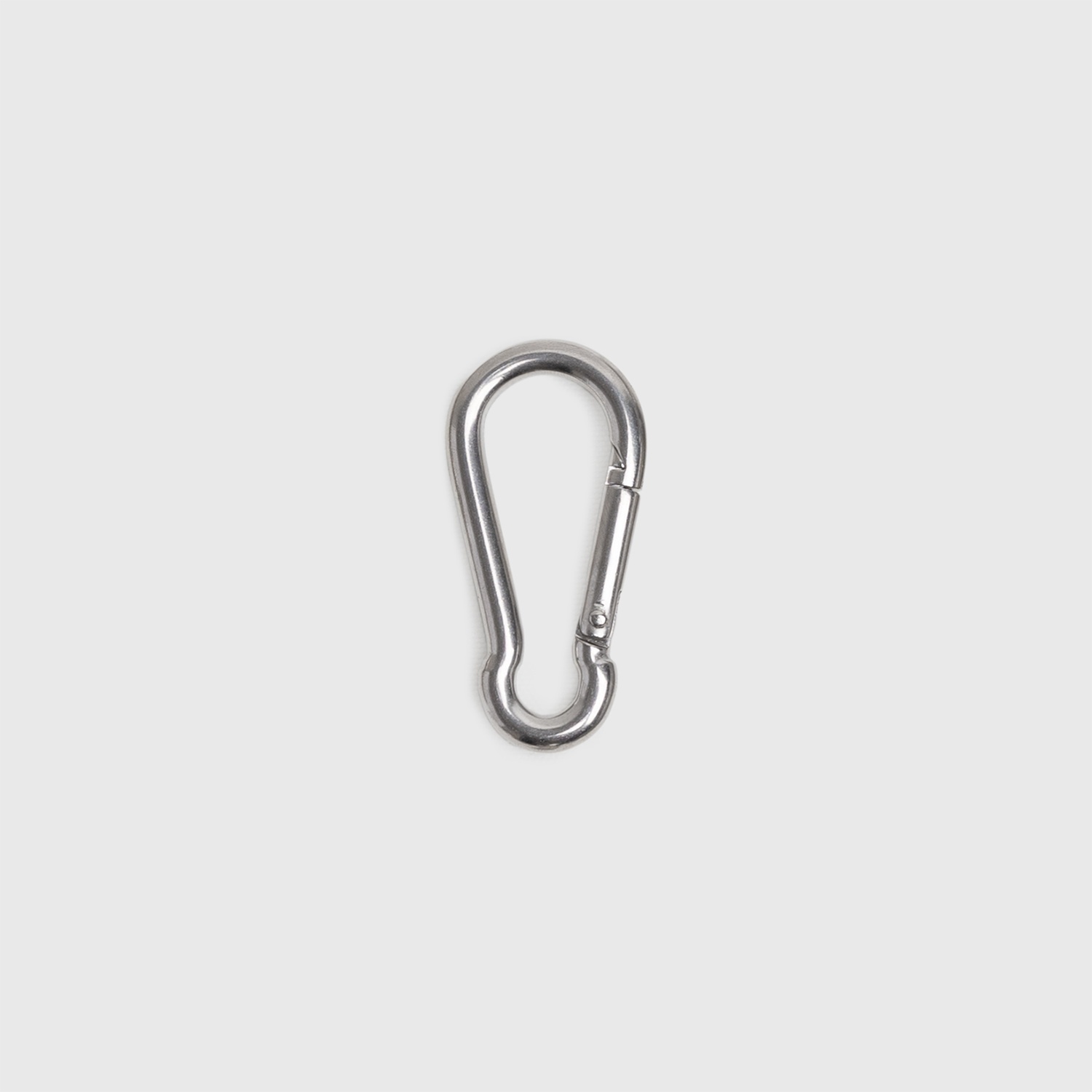

Karabijnhaak van staal D70 Inox D70
Het gewicht van je schaduwdoek komt hier terecht: de karabijnhaak D70 haakt in, houdt vast en haakt los in één beweging. Gecertificeerd DIN 5299 vorm C, uitsluitend verkrijgbaar in roestvrij staal, met een draagvermogen van 550 kg. Ontworpen voor wie grote schaduwdoeken of in omgevingen installeert waar corrosiebestendigheid niet onderhandelbaar is.
- Draagvermogen 550 kg gecertificeerd DIN 5299 vorm C: vier keer het D60, voor installaties met hoge belasting
- Uitsluitend roestvrij staal: voor mariene, vochtige of continu aan weersinvloeden blootgestelde omgevingen
- Lengte 70 mm, draad 7 mm: enkele millimeters extra waar de geometrie van het ankerpunt dat vereist

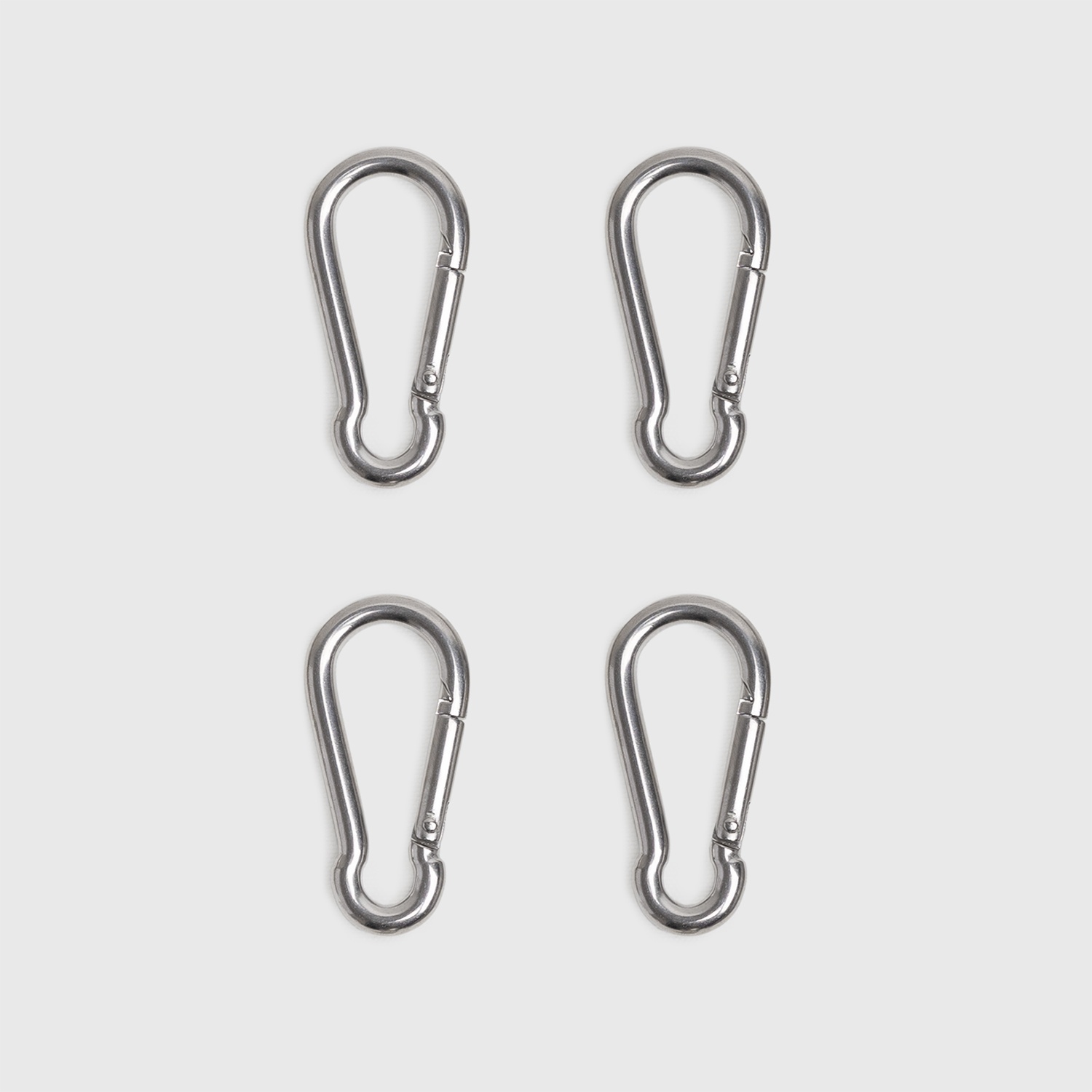

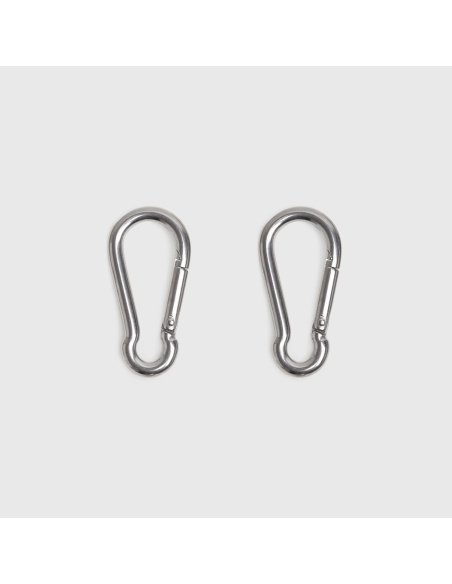

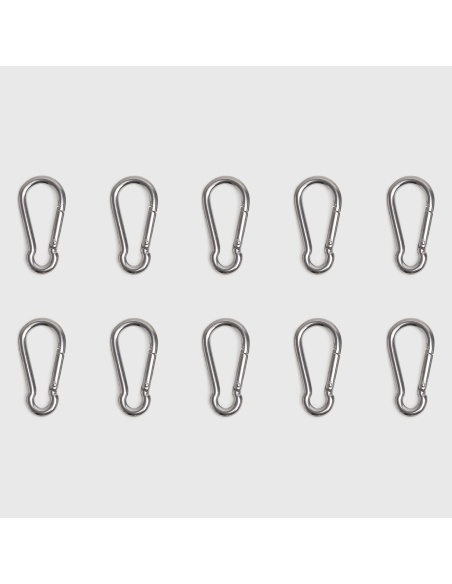

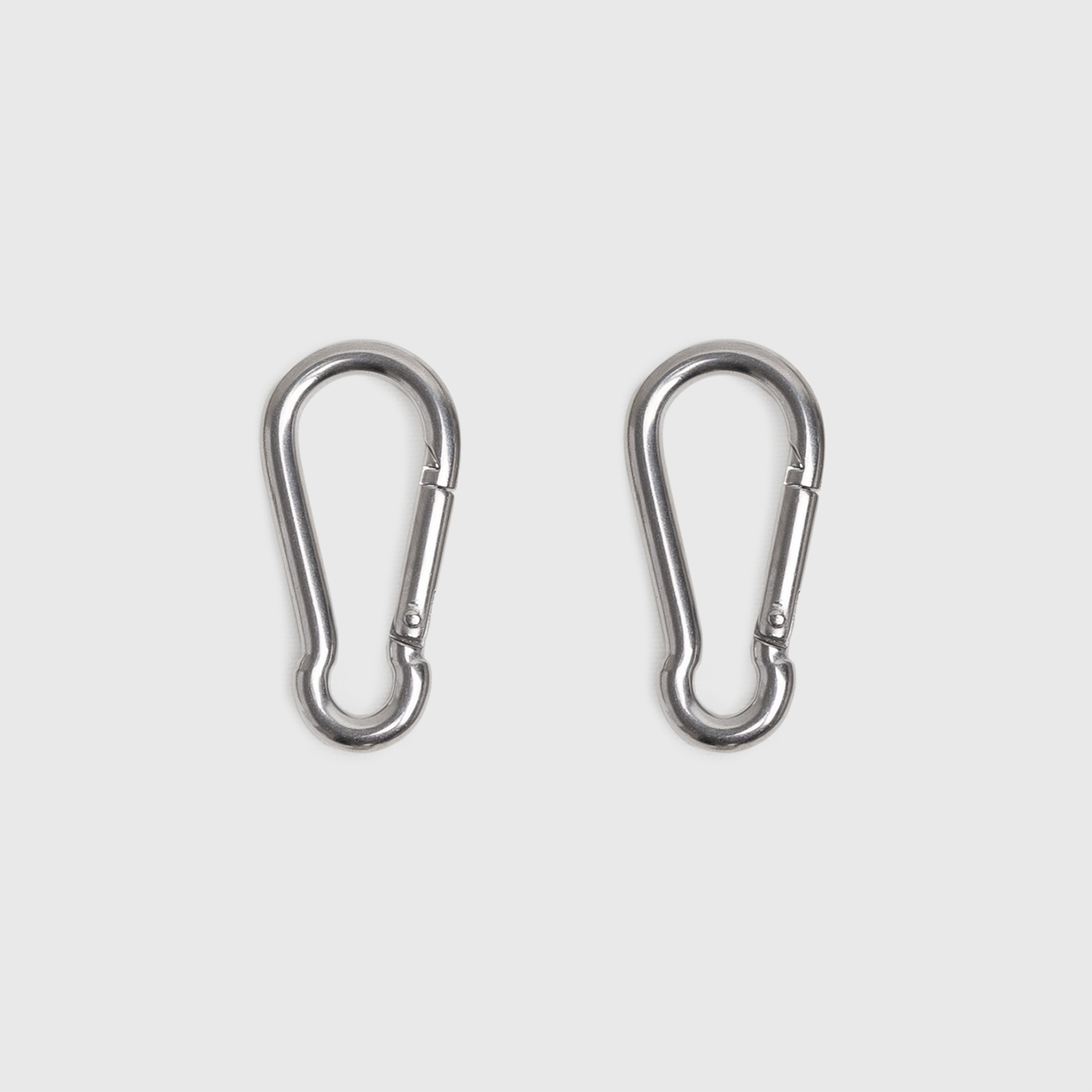

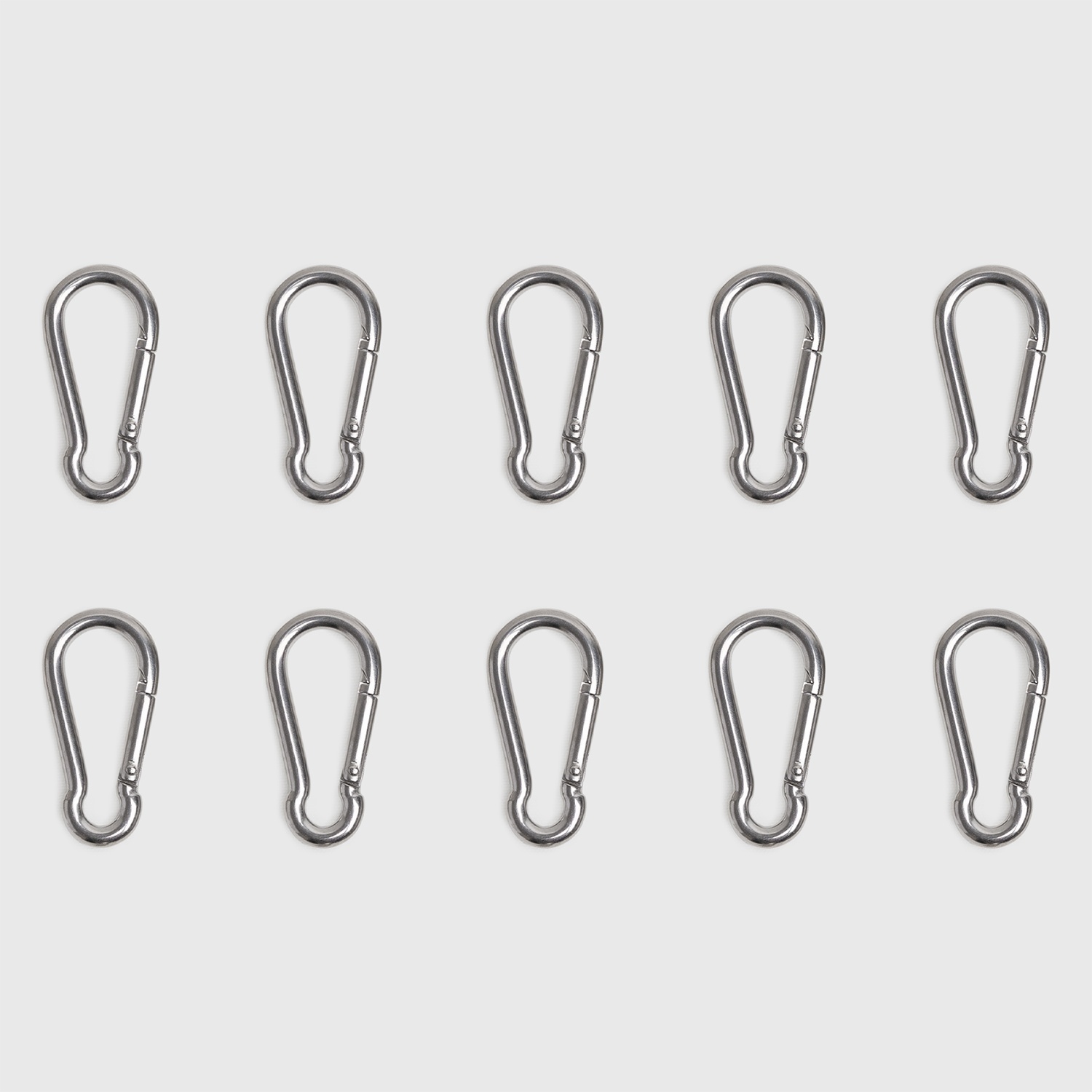

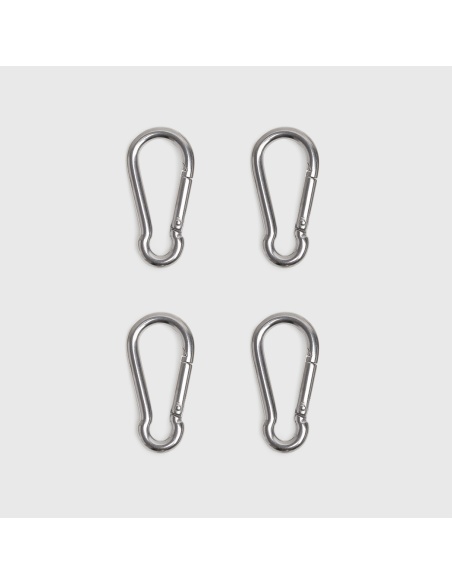

- Verpakkingen van 1, 2, 4 of 10 stuks: bestel precies wat je nodig hebt, zonder overschot
Kies kleur en afmeting
Gratis ontwerpservice
Service na verkoop
24/48 uur levering
Data papier
Productidentificatie |
|
Productnaam |
Stalen Karabijnhaak voor Schaduwdoeken |
Model |
D70 |
Type |
Veerkarabijnhaak, C-vorm |
Referentienorm |
DIN 5299 vorm C |
Beschikbare materialen |
|
Roestvrij staal |
Corrosiebestendig, geschikt voor vochtige en mariene omgevingen. Gepolijste afwerking. |
Afmetingen |
Totale lengte: 70 mm Draaddiameter: 7 mm |
Prestaties |
|
Belastbaarheid (Working Load Limit) |
550 kg |
Sluitingsmechanisme |
Automatische veergreep, handmatige opening, automatische sluiting |
Beschikbare verpakkingen |
1, 2, 4, 10 stuks |
Maanta-compatibiliteit |
|
Compatibele schaduwdoeken |
Solaria Impermeabile, Solaria Traspirante, Solaria +Plus, EZ Breez Impermeabile, EZ Breez Traspirante, Furl, Solaria Lean, Bugna |
Compatibele bevestigingen |
Oog-oog spanners M6 inox, Kit Parete EZ Wall Fix, Kit Parete Cima Nautica, Pali Alu Simple, Ulisse, EZ Mast, EZ Mast Inox |
Niet compatibel met |
Kit Parete Muscle x3 (gebruik het bevestigingssysteem dat bij de kit is inbegrepen) |
Verpakking en garantie |
|
Verpakking |
1 collo, vaak meegeleverd in het pakket van de hoofdbestelling |
Gewicht |
0,044 kg/stuk |
Garantie |
2 jaar |
Minder lezen -
Meer lezen +
FAQ
FAQ
Hij verbindt de hoeken van het schaduwdoek met de ankerpunten van jouw systeem: muurringen, spandraden en paalkoppen. Vergeleken met de D60 is de D70 ontworpen voor installaties die een aanzienlijk hogere werklast vereisen: 550 kg tegenover 120 kg, en is uitsluitend verkrijgbaar in roestvrij staal.
Dit hangt af van de vorm van je schaduwdoek: een driehoekig model gebruikt 3 karabijnhaken (één per hoek), een vierhoekig model gebruikt er 4. Als je schaduwdoek extra spanpunten heeft, kan dit aantal oplopen. Neem contact op met ons team voor een nauwkeurige berekening op basis van jouw specifieke configuratie.
Ja, de DIN 5299 vorm C-karabijnhaak is een veelgebruikte industriestandaard. Als de oogjes van jouw schaduwdoek en jouw bevestigingspunten compatibele afmetingen hebben met een karabijnhaak van 70 mm, werkt het ook met andere systemen. Controleer de afmetingen voor aankoop.
Kies de D70 wanneer de schaduwdoek groot is, de installatie permanent is in een kustgebied, of wanneer de ankerpunten blootstaan aan hoge dynamische spanningen (sterke wind, schaduwdoeken groter dan 25–30 m²). Voor de grote meerderheid van standaardinstallaties is de D60 met 120 kg voldoende.
DIN 5299 is de Duitse industrienorm voor karabijnhaken met veer. De "vorm C" verwijst naar de specifieke geometrie: een open C-vormig lichaam met een veerhook aan de lange zijde en een vaste oogring aan de andere kant. Deze vorm zorgt voor uitlijning met de belasting en voorkomt onbedoeld openen onder spanning.
De D70 is ontworpen voor installatiesituaties waarbij zowel een hoge draagkracht als langdurige corrosiebestendigheid vereist zijn. Roestvrij staal is het enige materiaal dat beide eigenschappen consistent garandeert.
550 kg is de werklast (Working Load Limit), berekend met een veiligheidsfactor ten opzichte van de minimale breeksterkte zoals voorgeschreven door de DIN 5299-norm.
Nee. De Wand Kit Muscle x3 beschikt over een eigen, al geïntegreerd bevestigingssysteem. Voor alle andere wandkits van Maanta (EZ Wall Fix, Kit Wandmontage Zeiltouw) is de D70 wél volledig compatibel.
Druk de veerhaak met je duim naar beneden, steek de oogring van het schaduwdoek in de opening en laat los: het mechanisme sluit automatisch. Om los te koppelen, druk je de haak opnieuw in en schuif je de oogring eruit. Geen gereedschap nodig.
Dankzij het roestvrijstalen materiaal is het onderhoud minimaal. Controleer één keer per seizoen of de veer soepel werkt. In omgevingen met veel zoute lucht verlengt een afspoeling met zoet water aan het einde van het seizoen de levensduur van het mechanisme.
De wettelijke garantie van 2 jaar dekt fabricagefouten en non-conformiteit op het moment van levering. Als de karabijnhaak wordt geleverd met een defecte veer, structurele vervormingen of niet overeenkomt met de opgegeven afmetingen, neem dan contact met ons op en we vervangen hem.
Meld de schade bij de koerier op het moment van levering en neem daarna contact op met onze klantenservice met foto's van de schade en de verpakking. Wij zorgen voor vervanging. Als de schade niet zichtbaar is aan de buitenkant, heb je nog de tijd om dit te melden nadat je het pakket hebt geopend.
